태양광 발전 발전 시스템은 일반적으로 다양한 응용 분야에 따라 5가지 유형으로 구분됩니다. 계통 연계형 발전 시스템, 독립형 발전 시스템, 계통 연계형 에너지 저장 시스템, 계통 연계형 에너지 저장 시스템, 다중 에너지 하이브리드 마이크로그리드 시스템입니다.

1. 계통연계형 태양광 발전 시스템

그만큼 PV 그리드 연결 시스템 PV 모듈, PV 계통 연계 인버터, PV 계량기, 부하, 양방향 계량기, 계통 연계 캐비닛, 그리고 전력망으로 구성됩니다. PV 모듈은 빛으로부터 직류 전기를 생성하고 인버터를 통해 교류 전기로 변환하여 부하에 공급하고 계통에 공급합니다. 계통 연계형 PV 시스템은 주로 두 가지 계통 접근 방식을 가지고 있는데, 하나는 "자가 발전, 잉여 전력 온라인"이고 다른 하나는 "계통 완전 접근"입니다.

일반적으로 분포형 태양광 발전 시스템은 주로 "자가 발전, 잉여 전력 온라인" 모드를 채택하여 태양 전지에서 생산된 전기를 부하에 우선 공급하고, 부하가 사용되지 않을 때 잉여 전력을 전력망으로 보내고, 부하에 공급되는 전력이 부족할 경우 전력망과 태양광 시스템이 동시에 부하에 전력을 공급할 수 있습니다.

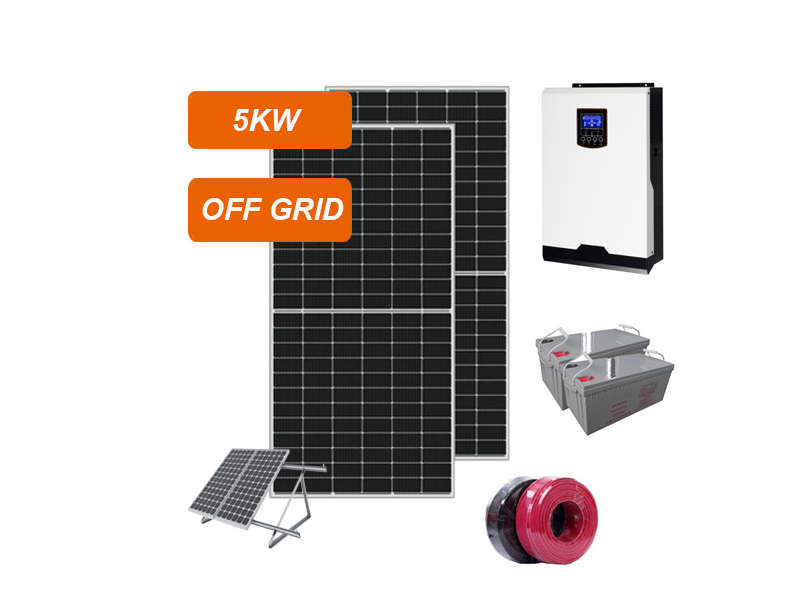

2. 오프그리드 태양광 발전 시스템

오프그리드 태양광 발전 시스템 독립형 발전 시스템은 계통에 의존하지 않고 독립적으로 작동하며, 일반적으로 산간벽지, 전력 공급이 부족한 지역, 도서 지역, 통신 기지국, 가로등 등에 사용됩니다. 시스템은 일반적으로 태양광 모듈, 태양광 컨트롤러, 인버터, 배터리, 부하 등으로 구성됩니다. 독립형 발전 시스템은 일조량이 있을 때 태양 에너지를 전기로 변환하여 태양광 제어 인버터를 통해 부하에 전력을 공급하고, 동시에 배터리를 충전합니다. 일조량이 없을 때는 배터리가 인버터를 통해 교류 부하에 전력을 공급합니다.

전력망이 없거나 정전이 잦은 지역에 매우 실용적입니다.

3. 오프그리드 태양광 에너지 저장 시스템

계통 연계형 태양광 발전 시스템은 정전이 잦은 지역, 자체 발전한 태양광 발전을 온라인에 연결할 수 없는 지역, 자체 소비 전력 가격이 온라인 전력 가격보다 훨씬 비싼 지역, 피크 전력 가격이 최저 전력 가격보다 훨씬 비싼 지역에 널리 사용됩니다.

시스템은 태양광 모듈, 태양광 그리드에 연결된 통합 기계, 배터리, 부하 등으로 구성됩니다. 태양광 어레이는 빛이 있을 때 태양 에너지를 전기로 변환하고, 태양광 제어 인버터를 통해 부하에 전력을 공급하고 동시에 배터리를 충전합니다. 빛이 없을 때는 배터리가 태양광 제어 인버터에 전력을 공급한 다음 AC 부하에 전력을 공급합니다.

그리드 연결형 발전 시스템과 비교했을 때, 이 시스템은 충전/방전 컨트롤러와 배터리를 추가하여 전력망이 꺼져도 PV 시스템이 계속 작동할 수 있고, 인버터는 오프그리드 작동 모드로 전환하여 부하에 전력을 공급할 수 있습니다.

4. 그리드 연결형 에너지 저장 태양광 발전 시스템

계통 연계형 에너지 저장 태양광 발전 시스템은 잉여 전력을 저장하고 자가 발전 및 자가 소비 비율을 높일 수 있습니다. 이 시스템은 태양광 모듈, 태양광 컨트롤러, 배터리, 계통 연계형 인버터, 전류 검출 장치, 부하 등으로 구성됩니다. 태양광 발전량이 부하 전력보다 적을 경우, 시스템은 태양광 에너지와 계통 연계형으로 전력을 공급받습니다. 태양광 발전량이 부하 전력보다 많을 경우, 태양광 에너지는 부하에 전력을 공급하고, 미사용 전력은 컨트롤러를 통해 일부 저장합니다.

5. 마이크로그리드 시스템

마이크로그리드는 분산형 전력 공급, 부하, 에너지 저장 시스템, 그리고 제어 장치로 구성된 배전망인 새로운 유형의 네트워크 구조입니다. 마이크로그리드는 분산된 에너지를 지역적으로 전기로 변환하여 인근 지역 부하에 공급할 수 있습니다. 마이크로그리드는 자체 제어, 보호 및 관리가 가능한 자율 시스템이며, 외부 전력망과 병렬 또는 분리하여 운영될 수 있습니다.

마이크로그리드는 다양한 유형의 분산 전원의 효과적인 조합으로, 다양한 에너지 상호 보완성을 확보하고 에너지 활용도를 향상시킵니다. 마이크로그리드는 분산 전원 및 재생 에너지에 대한 대규모 접근성을 충분히 촉진하고, 부하에 다양한 형태의 에너지를 안정적으로 공급할 수 있도록 지원합니다. 이는 능동적인 분산 전력망을 실현하고 기존 전력망에서 스마트 그리드로의 전환을 촉진하는 효과적인 방법입니다.
