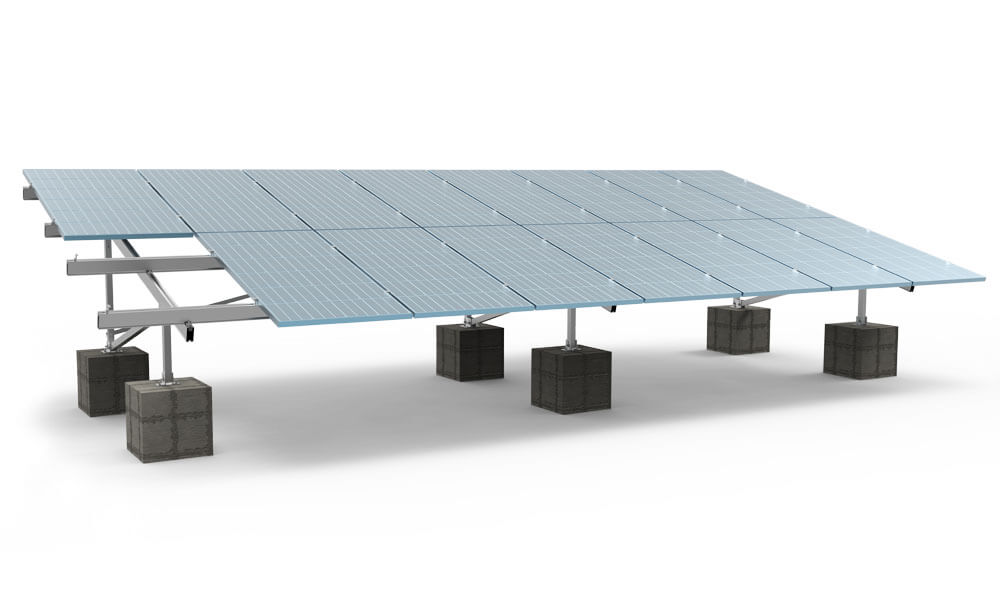

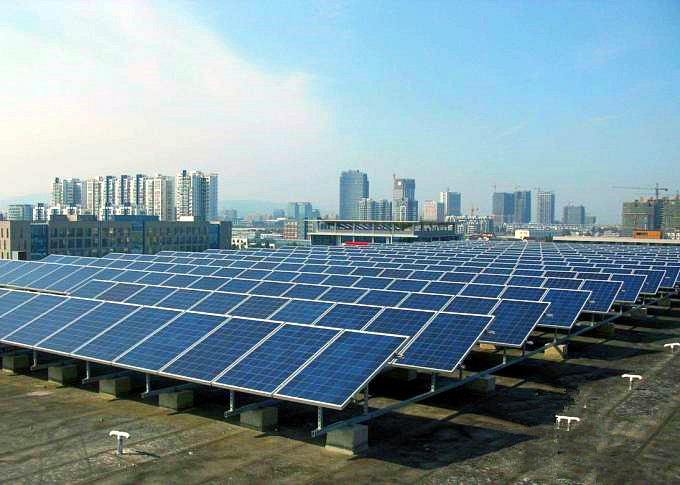

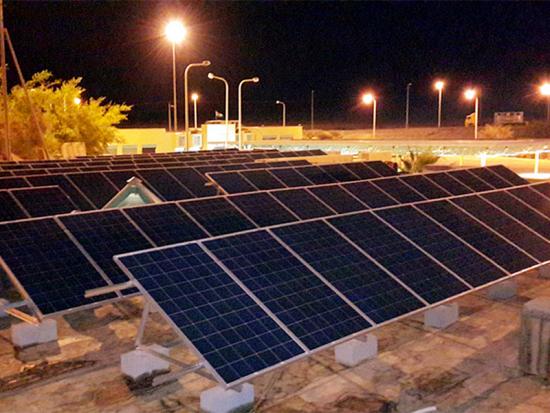

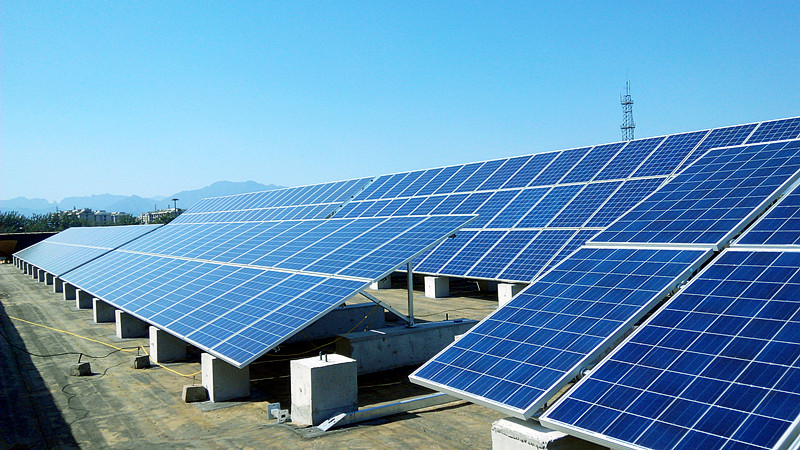

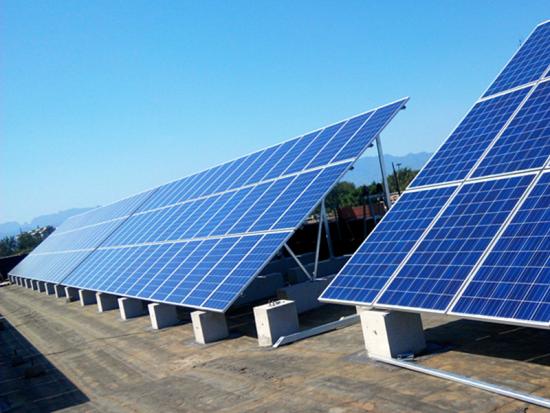

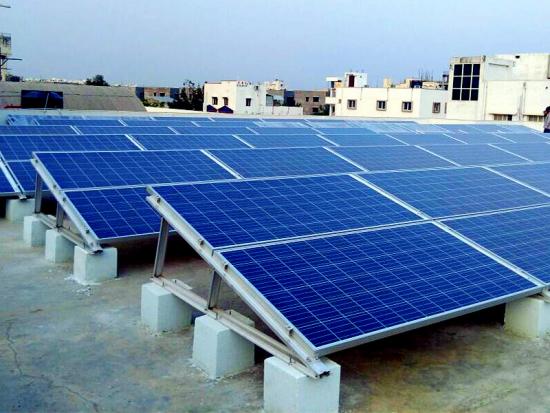

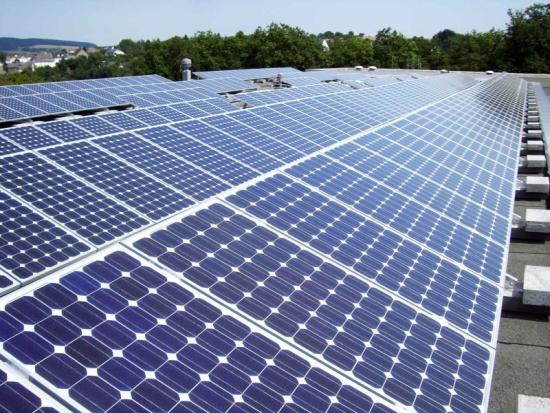

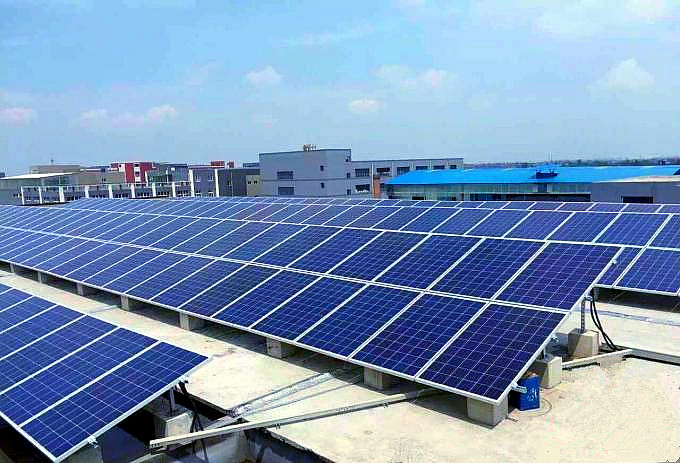

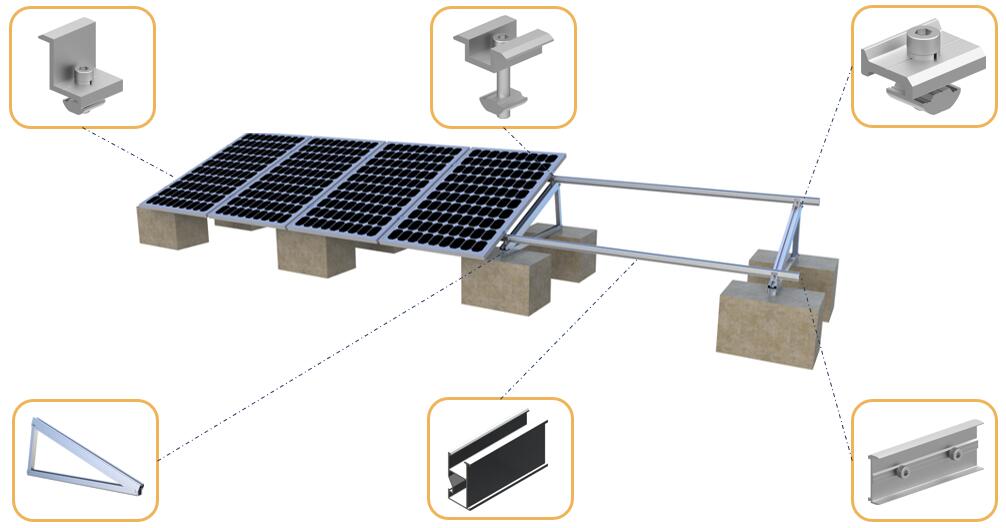

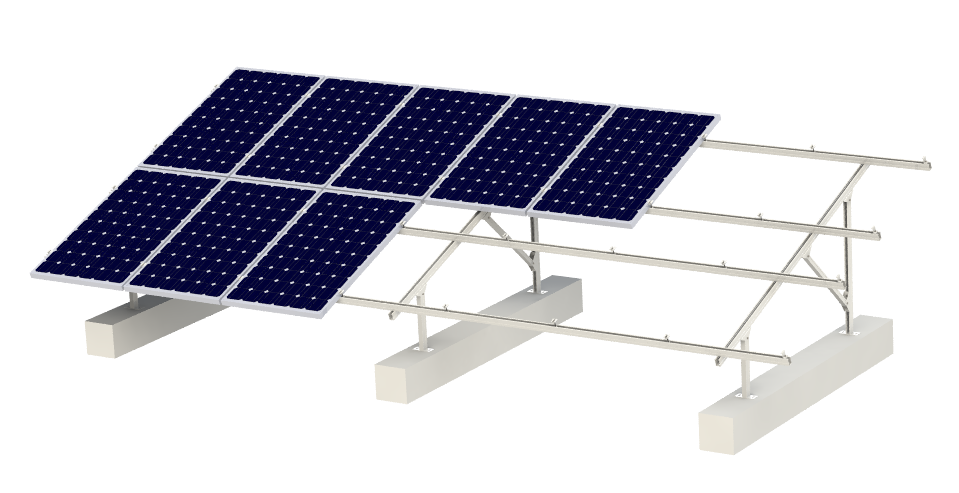

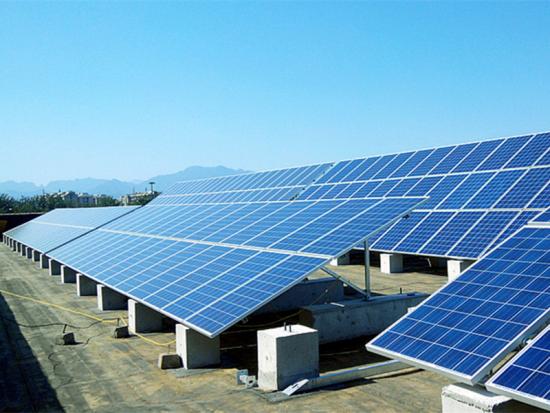

콘크리트 플랫 태양광 지붕 장착 시스템

SolFirsTech 콘크리트 지붕 - 고정 삼각형

기술적 세부 사항 디자인 설명: 이 솔루션은 경사가 작은 지면이나 콘크리트 지붕에 적용할 수 있습니다. 가벼운 구조, 강한 강도, 좋은 유연성. 설치 지면/콘크리트 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 0~60° 표준 에이 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증

Horizon S 시리즈 태양 추적 시스템

수평 단일 축 추적기

Horizon D 시리즈 단일 지점 구동 단일 축 태양 추적 시스템

특징 및 특성 높은 적응력 NS 방향의 고르지 않은 지형에 대한 경사 차이 적응성 최대 15% 더 적은 파일 에스 2P 모듈 설계는 파일 기초(최대 140개/MW)를 절약하고 비용을 크게 절감합니다. 호환성 182/210mm 셀 태양광 모듈과 호환 가능 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 합리적인 디자인 안정성은 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 보장됩니다. 추적기 구조 추적 기술 수평 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45°/±60° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 35m/s(ASCE 7-10) 추적기당 모듈 ≤60개 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도

플랜지가 있는 아연 도금 접지 나사 파일 앵커

그라운드 스크류 시스템은 드릴링 머신을 사용하여 설치하는 최신 기초 시스템으로, 가장 효율적이고 비용 효율적인 발판 솔루션입니다. 다양한 토양 조건에 광범위하게 적용될 수 있습니다. 그라운드 스크류는 태양광 발전 시스템, 타이머 프레임 등 다양한 분야에 활용될 수 있습니다.

태양광 장착 시스템 L 피트

SolFirsTech 알루미늄 L형 받침대는 금속 지붕 태양광 설치 시스템에 사용됩니다. 무료 설계 및 샘플을 제공하여 테스트할 수 있습니다.

SolFirsTech 농업용 태양광 마운트

설치 단계 기술적 세부 사항 디자인 설명: 이 솔루션은 태양광 패널이 햇빛으로부터 전력을 생성할 수 있도록 하며, 하부 구조는 작물, 식용 균류, 가축의 성장에 적합한 환경을 제공합니다. 설치 지면 기반 접지 나사 / 콘크리트 풍하중 최대 60m/s 눈 하중 1.4노트/m² 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증 프로젝트 참조

산업 및 상업용 PV 그리드 연결 시스템

형질 · 강력한 무효전력 보상 능력, 역률 조정 범위 ±0.8 · 다양한 통신 방식이 유연하고 선택 가능합니다(RS485, 이더넷, GPRS/Wi-Fi) · 원격 업그레이드 지원 · PID 수리로 모듈 성능 향상 · AC, DC 스위치 장착으로 유지보수가 더욱 안전하고 편리합니다 · 세계적으로 유명한 부품 100% 엄선, 긴 수명 애플리케이션 ·분산형 · 아르 자형 으악 · 호텔 · 공장 · 리조트 · 상업용 건물 · 컨퍼런스 센터 · 사무실 건물 시스템 전원 40 KW 50 KW 60 KW 80KW 100KW 태양광 패널 전력 400 여 420 여 450 여 450와트 450와트 태양광 패널의 수 100개 120개 134개 178개 222개 태양광 DC 케이블 1세트 MC4 커넥터 1세트 인버터 정격 출력 전력 33KW 40KW 50KW 70KW 80KW 최대 출력 피상 전력 36.3KVA 44KVA 55KVA 77KVA 88KVA 정격 그리드 전압 3/N/PE, 400V 그리드 전압 범위 2 70- 480 다섯 ac 정격 그리드 주파수 50헤르츠 그리드 주파수 범위 45-65Hz 최대 효율 98. 60% 섬 효과 보호 예 DC 역방향 연결 보호 예 AC 단락 보호 예 누설 전류 보호 예 침투 방지 수준 IP66 작동 온도 체계 냉각 방식 자연 냉각 최대 작업 고도 -25~+60℃ 의사소통 4G(선택사항)/WiFi(선택사항) AC 출력 구리 코어 케이블 1세트 분배함 1세트 보조재료 1세트 태양광 설치 유형 알루미늄/탄소강 마운팅(1세트)

SolFirsTech 금속 루프 마운트 - 미니 레일

솔퍼스테크 중 이니 아르 자형 괴롭히다 기음 말뿐인 엘 옥 고객으로부터 호평을 받고 있으며 말레이시아 옥상 프로젝트에 널리 적용되었습니다. 솔퍼스테크 중 이니 아르 자형 괴롭히다 기음 말뿐인 엘 옥 말레이시아에서 사용됨 4 MW 옥상 . 프로젝트 ~로 만들어졌다 AL6005-T5 그리고 SUS304 볼트로 고정하고 금속 지붕에 직접 고정합니다. 끝 기음 램프 케이 그것은 그리고 중 ID 기음 램프 케이 그것은 위에 배치됩니다 기음 말뿐인 엘 옥 태양광 패널을 단단히 고정합니다.

SolFirsTech BIPV 루프 마운트

SolFirsTech 금속 루프 마운트 - L 피트

주석 지붕 태양광 설치용 L형 풋 브라켓, 설치가 매우 간편합니다.

SolFirsTech 금속 루프 마운트 - 웨이브 루프 클램프

SolFirsTech-RC 루프 클램프 시리즈 치수(mm) 에이 비 C(° ） 솔파이어스테크-RC-15 76 21(R) 112 솔파이어스테크-RC-16 76 21(R) 112 기술적 세부 사항 설치 금속 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 지붕 표면과 평행 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증

PV 오프그리드 시스템

형질 ·MCU 듀얼 코어 설계, 뛰어난 성능 ·유틸리티 전원모드(주전원모드)/절전모드/배터리모드 전환이 가능하며, 적용이 유연합니다. · 다양한 부하 유형에 적응 가능한 순수 사인파 AC 출력 · 넓은 입력 전압 범위, 고정밀 출력, 완전 자동 전압 안정화 기능 ·LCD 모듈은 장비의 작동 매개변수를 실시간으로 표시합니다. 명확한 작업 상태 표시 · 전방위 보호 기능(배터리 과충전, 고전압, 저전압 보호, 과부하 보호, 단락 보호, 과열 보호) 애플리케이션 ·집 ·학교 ·거리 ·국경 방어 ·목축 지역 ·산업용 장비 ·위성통신장비 ·선박 및 기타 신에너지 발전 분야 시스템 매개변수 시스템 전원 1KW 3KW 5KW 10KW 15KW 20KW 태양광 패널 전력 335W 420와트 태양광 패널의 수 3 PC(피씨) 9 PC(피씨) 12 PC(피씨) 24 PC(피씨) 36 PC(피씨) 48 PC(피씨) 태양광 DC 케이블 1세트 MC4 커넥터 1세트 DC 결합기 상자 1세트 제어 장치 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A 리튬 배터리/납산 배터리(겔) 24V 48V 96V 216V 배터리 용량 200아흐 250아흐 200아흐 300아흐 400아아 인버터 AC 입력 측 전압 170-275V 인버터 AC 입력 측 주파수 45-65Hz 인버터 오프그리드 정격 출력 전력 0.8KW 2. 4KW 4KW 8KW 12KW 16KW 오프그리드 측 최대 출력 피상 전력 1KVA30S 3KVA30s 5KVA30s 10KVA10분 15KVA10분 20KVA10분 오프그리드 측 정격 출력 전압 1/N/PE, 220V 오프그리드 측 정격 출력 주파수 50Hz 작동 온도 0 ~ +40 °C 냉각 방식 공랭식 AC 출력 구리 코어 케이블 1세트 분배함 1세트 보조재료 1세트 태양광 브래킷 유형 알루미늄/탄소강 브라켓(1세트) 3KW 오프그리드 태양광 시스템의 전기 부하 전기 아니요. 전력(W) 일일 지출(h) 총 전력 소비량(Wh) 책상용 선풍기 2 45 5 450 LED 조명 4 2/3/5Z7 6 204 TV 세트 1 100 4 400 전자레인지 600 0.5 300 무대 조명 담당자 300 0.6 180 냉장고 150 24 150*24*0.8=2880 에어컨 1100 6 1100*6*0.8=5280 총 전력 소비량 9694
