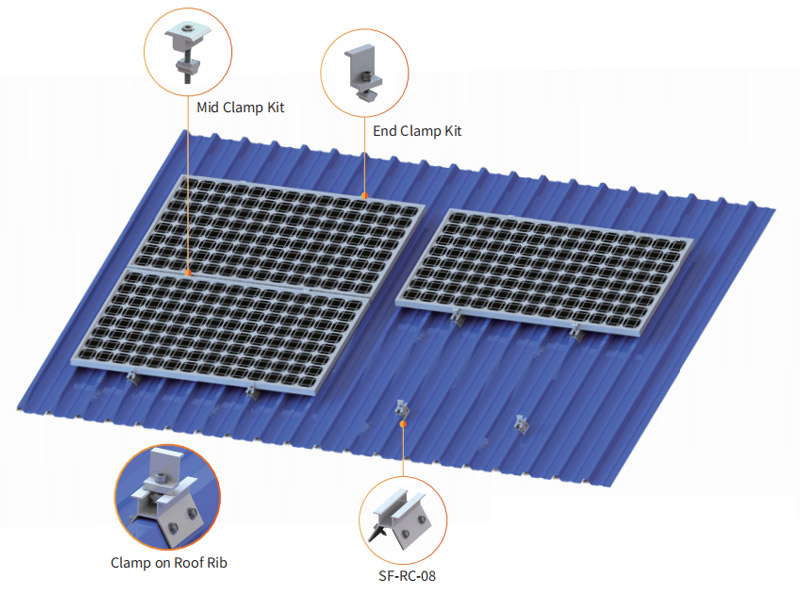

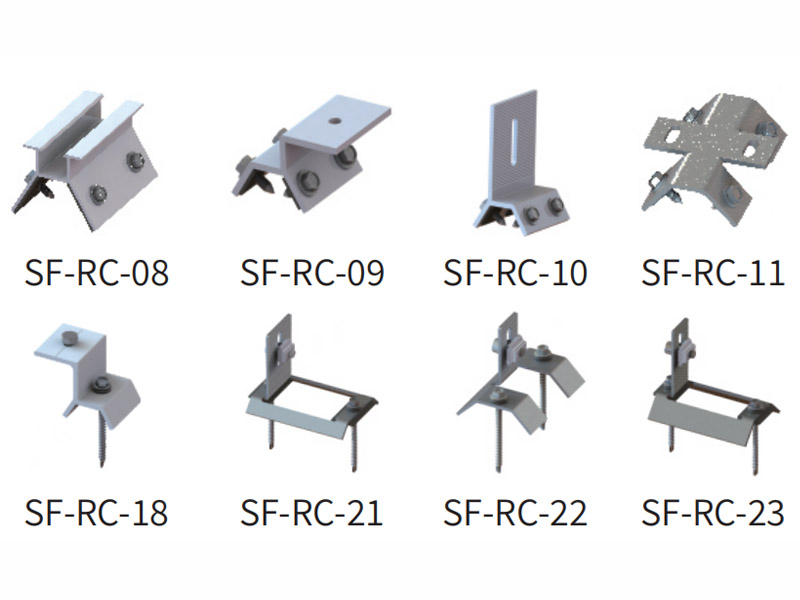

SolFirsTech-RC 루프 클램프 시리즈
|

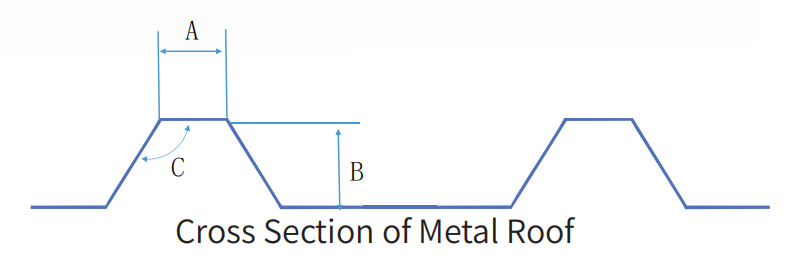

치수(mm) |
에이 |
비 |
씨(°) |
|
솔파이어스테크-RC-08 |
28 |
34 |
122 |
|
솔파이어스테크-RC-0 9 |
20 |
20 |
123 |
|
솔파이어스테크-RC- 10 |
20 |
20 |
123 |
|
솔파이어스테크-RC- 11 |
25 |
23.8 |
132 |
|
솔파이어스테크-RC- 18 |
22 |
16 |
120 |
|
솔파이어스테크-RC- 21 |
52 |
12 |
135 |
|
솔파이어스테크-RC- 22 |
33.7 |
18 |
135 |
|
솔파이어스테크-RC- 23 |
33.7 |
18 |
135 |
|
기술적 세부 사항 |
|
|
설치 |
금속 지붕 |
|
풍하중 |
최대 60m/s |
|
눈 하중 |
1.4노트/m² |
|
기울기 각도 |
지붕 표면과 평행 |
|
표준 |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
재료 |
양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
|
보증 |
10 년 보증 |
태양광 지상 설치 시스템 공공 시설용 대형 상업용 태양광 발전소에 적용됩니다. 프레임 및 프레임리스 모듈 모두에 적합한 단일 기둥 장착 시스템입니다.
설치 장소 지붕 유형 조정 불가 크기 맞춤형 색상 자연 재료 SUS304 인증 ISO9001 보증 10년, 20년의 사용 수명
형질 ·특허받은 렌즈, 박쥐 날개형 광분포로 빛이 잘 분산됩니다. ·램프 전체의 전력 소모를 줄이는 지능형 제어 시스템 ·램프 전체가 조립이 간편하고 유지관리가 용이합니다. ·높은 사이클 타임, 경제적이고 실용적 애플리케이션 ·정원 ·광장 ·산업도시와 시골길 ·고속도로 태양광 가로등 사양 태양광 패널 전력 85 W±15% 1 20 W±15% 150 W±15% 240 W±15% 240 W±15% 배터리 용량 12V/1 00 아 12V/1 50 아엑스2 12V/1 00 아엑스2 12V/ 150 아엑스2 배터리 유형 납산 배터리(겔) 주전원 30와트 40와트 50와트 80와트 100와트 색온도 400 0 케이 램프 전체의 높이 6.0m 7.0m 8.0m 9.0m 9.0m 작동 온도 -20°C~55°C 방풍 강도 27m/s （ 풍속 10등급 ） 비오는 날 5~7일
SolFirsTechPVROOF는 건축 구조와 발전 시스템을 결합한 BIPV 지붕 시리즈로, 방풍, 방설, 방수, 투광 기능을 제공합니다. 이 시리즈는 콤팩트한 구조, 뛰어난 외관, 그리고 대부분의 현장에 적합한 높은 적응성을 자랑합니다. 자연채광 + 태양광 발전은 기존 채광창에 대한 친환경적 대체 방안입니다.
특징 및 특성 높은 적응력 높은 적응력 NS 방향의 고르지 않은 지형에 대한 경사 차이 적응성 최대 15% 높은 안정성 멀티포인트 구동으로 풍속 저항 및 임계 풍속이 대폭 증가 호환성 182/210mm 셀 태양광 모듈과 호환 가능 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 합리적인 디자인 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 안정성이 보장됩니다. 추적기 구조 추적 기술 수평 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 45m/s(ASCE 7-10) 추적기당 모듈 ≤120개 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 장치 / 선형 액추에이터 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
고품질 알루미늄/아연 도금 강철 지상 태양광 패널 장착 구조
설치 장소 지붕 유형 조정 불가 크기 맞춤형 색상 자연 재료 SUS304 인증 ISO9001 보증 10년, 20년의 사용 수명
수평 단일 축 추적기
기술적 세부 사항 설치 지면 기반 PHC/현장 타설 파일 모듈 레이아웃 세로형 단일 행 단일 스팬 ≤20m 풍하중 0.45KN/㎡ (프로젝트에 따라 조정 가능) 눈 하중 0.15 KN/㎡ (프로젝트에 따라 조정 가능) 기울기 각도 ≤30° 표준 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 재료 양극산화 알루미늄 AL6005-T5, 열간 아연 도금 강판, Zn-Al-Mg 프리코팅 강판, 스테인리스 스틸 SUS304 보증 10년 보증
SolFirsTech-RC 루프 클램프 시리즈 치수(mm) 에이 비 C(° ） 솔파이어스테크-RC-15 76 21(R) 112 솔파이어스테크-RC-16 76 21(R) 112 기술적 세부 사항 설치 금속 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 지붕 표면과 평행 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
물 위의 부유형 태양광 발전 시스템은 땅이나 지붕 위의 태양광 발전 프로젝트와 다릅니다. 토지 자원의 사용이 감소함에 따라, 앞으로 태양광 발전소 건설에 필요한 토지는 점점 부족해질 것입니다. 이와 동시에, 수상 태양광 시스템의 장점이 태양광 업계에서 점차 주목받고 있습니다.
혁신적인 레일과 모듈을 탑재한 당사의 타일 지붕 장착 시스템은 다른 제품에 비해 훨씬 빠르고 쉽게 설치할 수 있습니다.
