제품 번호.:
SF-AR-001지불:
L/C, T/T, D/P, Western Union, Paypal제품 원산지:
Fujian, China색:
Normal선적항:
Xiamen리드 타임:
within 15-30 working days평평한 지붕용 조절식 삼각형 브래킷
솔퍼스테크 조절 가능한 장착 시스템 대부분의 시판되는 태양광 패널에 적합하며, 소규모부터 대규모 설치까지 쉽게 확장할 수 있습니다. 국제 구조 하중 기준을 준수하여 극한의 기후에도 견딜 수 있도록 설계되었습니다. 주요 지지 부품은 구조 및 하중 지지력을 보장하기 위해 테스트를 거쳤습니다. SolFirsTech는 원자재 선정, 조달 및 생산 과정부터 엄격한 관리 프로세스를 통해 설치 구조의 강도와 시스템 수명을 보장합니다.
명세서
|
설치 장소: |
경사 기와, 슬레이트 또는 싱글 지붕 |
|
기울기 각도:R |
지붕(10~60도) |
|
최대 풍속: |
60m/초 |
|
눈 하중: |
1.4KN/m2 이내 |
|
적용 모듈: |
프레임이 있거나 없는지 |
|
태양광 패널 방향: |
가로 또는 세로 |
|
재료: |
알루미늄 6005-T5 및 스테인리스 스틸 304 |
|
보증 기간: |
10년 |
|
근무 연도: |
약 25년 |
|
색상: |
자연색(실버) 또는 맞춤 제작 |
|
표면 준비: |
양극산화, 스테인리스 |
의 장점 솔퍼스테크 조절 가능한 장착 시스템
1. 빠른 설치: 전문적인 디자인과 50% 이상이 사전 조립되었습니다.
2. 좋은 가격: 가장 경쟁력 있는 가격으로 높은 품질을 제공합니다.
3. 고품질 : ISO 9001에 따라 재료와 완제품에 대한 엄격한 품질 관리를 통해 설비의 최적의 강도와 긴 수명을 보장합니다.
4. 다양한 응용 프로그램 : 다양한 범위의 지붕 후크와 브래킷 ,솔라 퍼스트 조절 가능한 지붕 장착 시스템은 다음을 포함한 대부분의 지붕 유형에 적합합니다. 경사 기와 지붕 , 금속 지붕, 콘크리트 지붕 그리고 심지어 슬레이트 지붕.
5. 뛰어난 호환성 : Solar First는 범용 PV 장착 시스템으로 설계되었습니다. 조절 가능한 루프 장착 시스템 시중에 나와 있는 대부분의 주요 프레임형 및 프레임리스 PV 모듈과 호환됩니다.
6. 긴 수명 : 모든 장착 구조 구성 요소는 고급 스테인리스 스틸과 양극산화 처리 알루미늄 합금으로 제작되어 부식에 대한 높은 저항성을 갖추고 있으며 20년 서비스 수명을 위해 설계되었으며 10년 보증이 제공됩니다.
7. 낮은 노동비 : 독점적인 특허 부품을 사용하여 구조 설계가 매우 간단하고 설치가 쉬우며, SolFirsTech Energy 공장에서 사전 조립된 부품으로 안전하고 비용 효율적인 PV 장착 시스템을 제작합니다.
8. 맞춤형 디자인: 가장 전문적인 엔지니어들과 함께, SolFirsTech 조절 가능한 루프 장착 시스템 고객의 요구에 맞게 조절 가능한 삼각형이나 고정된 삼각형으로 맞춤 제작이 가능합니다.

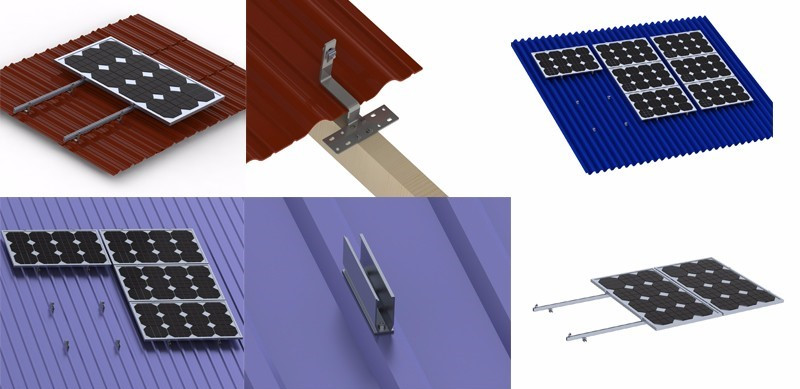

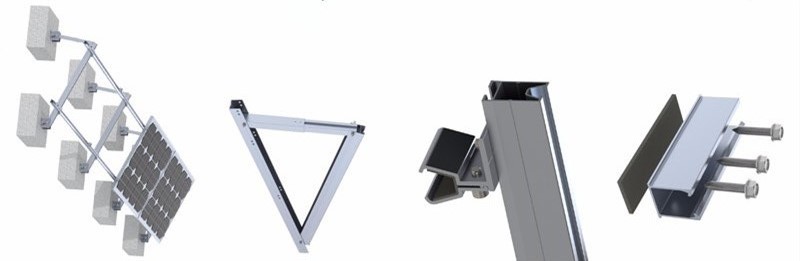

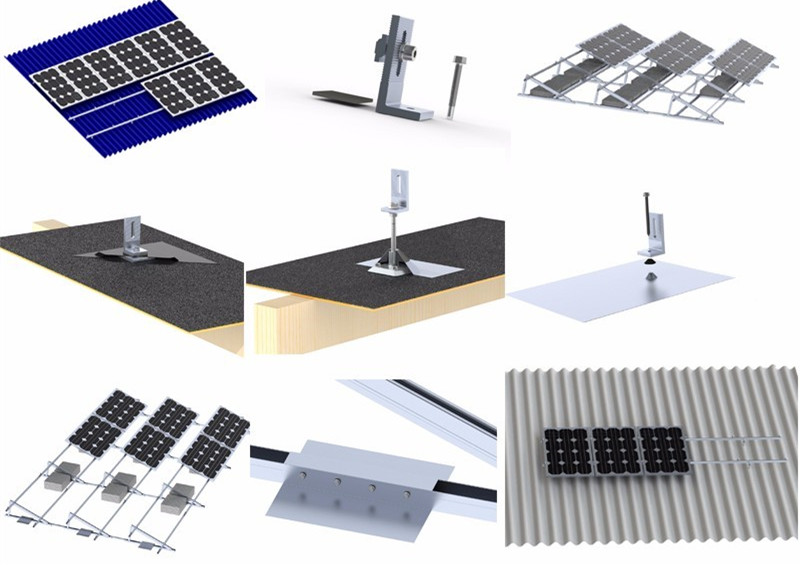

솔파이어스테크 에너지 제품 쇼

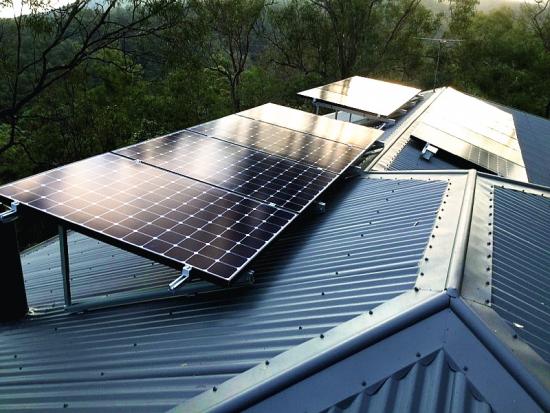

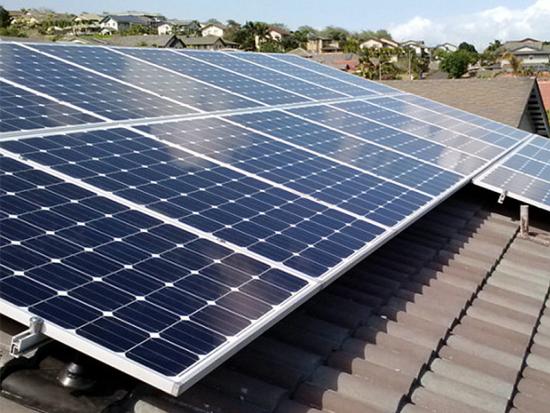

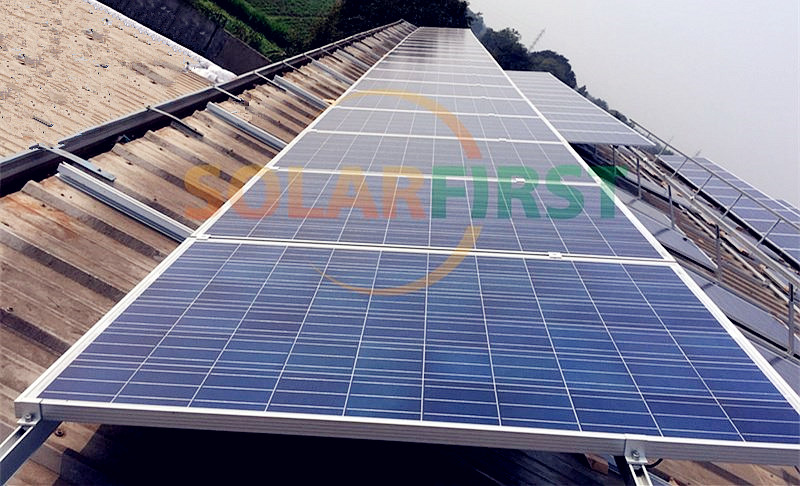

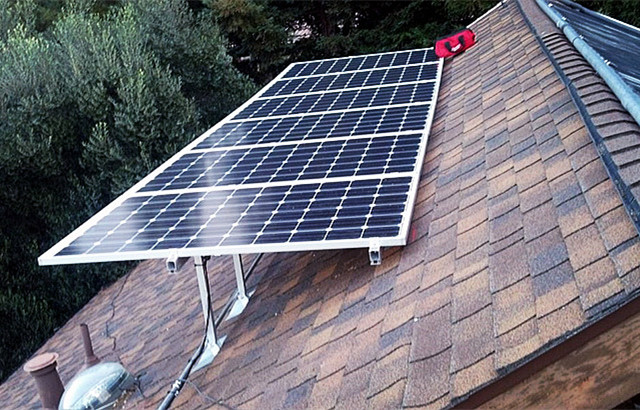

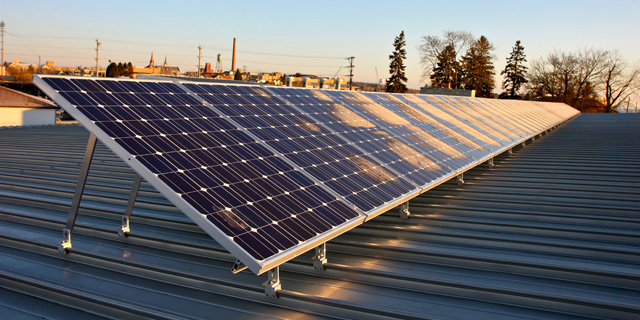

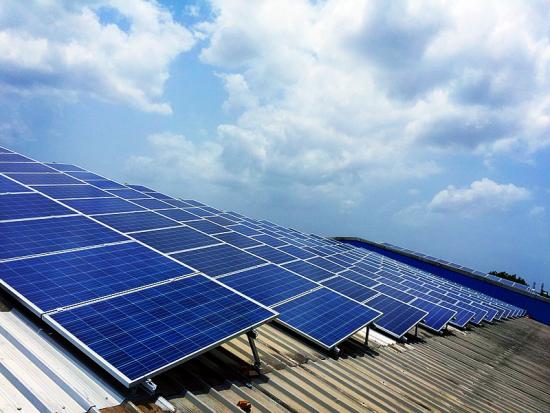

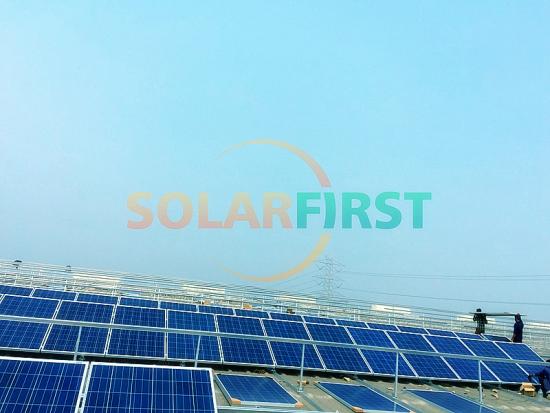

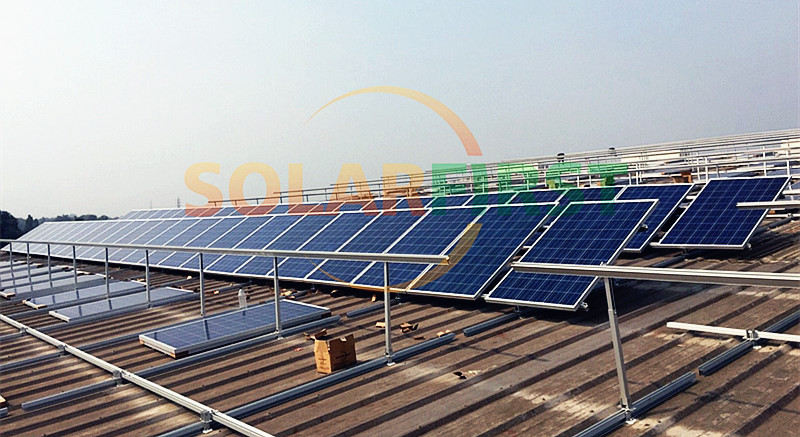

사례 ~의 SolFirsTech 에너지 조절식 틸트 장착 시스템

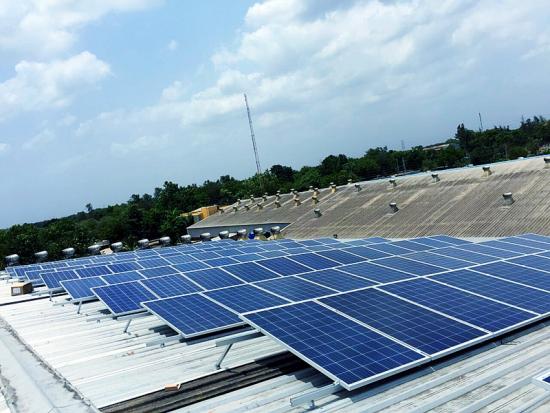

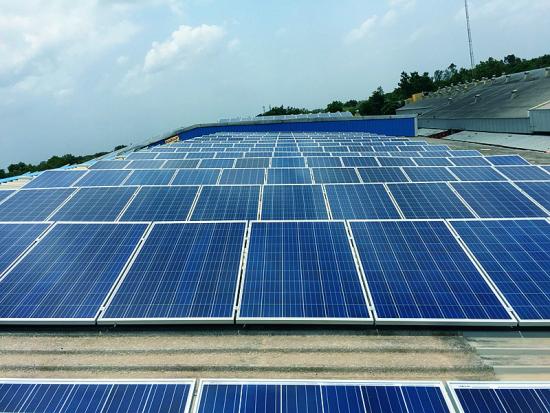

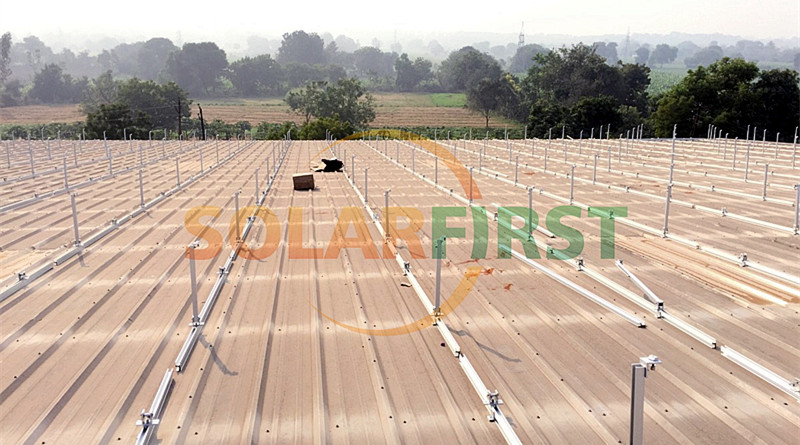

인도의 SolFirsTech Energy 조절식 틸트 장착 시스템
조절 가능한 삼각형 태양광 평면 지붕 장착 시스템 주택 및 상업용 옥상 태양광 시스템 모두에 뛰어난 유연성을 제공하도록 설계되었습니다. 지붕 시트에 비해 크기가 작고 무게도 가볍습니다.
기술적 세부 사항 디자인 설명: 이 솔루션은 경사가 작은 지면이나 콘크리트 지붕에도 적용할 수 있습니다. 구조가 가볍고 강도가 강하며 유연성이 좋으며, 고객은 프로젝트 필요에 따라 기울기 각도를 선택할 수 있습니다. 설치 지면/콘크리트 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 5~60 ° 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
설치 장소 지붕 유형 조절할 수 있는 크기 맞춤형 색상 자연 재료 SUS304 인증 ISO9001 보증 10년, 20년의 사용 수명
조절 가능한 삼각형 태양광 평면 지붕 장착 시스템 주택 및 상업용 옥상 태양광 시스템 모두에 뛰어난 유연성을 제공하도록 설계되었습니다. 지붕 시트에 비해 크기가 작고 무게도 가볍습니다.
설치 장소 지붕 유형 조절할 수 있는 크기 맞춤형 색상 자연 재료 SUS304 인증 ISO9001 보증 10년, 20년의 사용 수명
특징 및 특성 높은 적응력 NS 방향의 고르지 않은 지형에 대한 경사 차이 적응성 최대 15% 더 적은 파일 에스 2P 모듈 설계는 파일 기초(최대 140개/MW)를 절약하고 비용을 크게 절감합니다. 호환성 182/210mm 셀 태양광 모듈과 호환 가능 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 합리적인 디자인 안정성은 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 보장됩니다. 추적기 구조 추적 기술 수평 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45°/±60° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 35m/s(ASCE 7-10) 추적기당 모듈 ≤60개 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
지붕의 플래싱 기술적 세부 사항 디자인 설명: 물 누출을 효과적으로 방지하기 위해 플래싱을 적용합니다. 설치 금속 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
SolFirsTech-RC 루프 클램프 시리즈 치수(mm) 에이 비 씨(°) 솔파이어스테크-RC-08 28 34 122 솔파이어스테크-RC-0 9 20 20 123 솔파이어스테크-RC- 10 20 20 123 솔파이어스테크-RC- 11 25 23.8 132 솔파이어스테크-RC- 18 22 16 120 솔파이어스테크-RC- 21 52 12 135 솔파이어스테크-RC- 22 33.7 18 135 솔파이어스테크-RC- 23 33.7 18 135 기술적 세부 사항 설치 금속 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 지붕 표면과 평행 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
설치 단계 부속품 기술적 세부 사항 설치 G 둥근 기반 스크류 파일 / 콘크리트 에테 풍하중 최대 60개 미터/초 눈 하중 1.4 알 /m² 표준 GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 재료 양극산화 알루미늄 AL6005-T5, 열간 아연 도금 강판, Zn-Al-Mg 프리코팅 강판, 스테인리스 스틸 SUS304 보증 10년 보증
L형 받침은 양철 지붕 설치 구조물의 중요한 부속품입니다. 알루미늄 소재로 제작되어 가볍고 외관이 우수합니다.
특징 및 특성 높은 적응력 거의 모든 지형에 적응 높은 안정성 헤링본 구조, 다중 지지대, 사각 메쉬 형태 디자인 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 추적기 구조 추적 기술 듀얼 축 트래커 시스템 전압 1000V/1500V 추적 범위 방위각 ±120°, 고도 0-60° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 35m/s(ASCE 7-10) 추적기당 모듈 W40 모듈(맞춤형) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강철 평균 코팅 두께 ≥65마이크론 구동 시스템 독립재단 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
단극 접지 장착 시스템 각 기둥에 4, 6, 8 또는 10개의 패널을 장착할 수 있도록 설계되어 효과적이고 유연하며 장기적인 내구성을 제공합니다. 기둥 장착, 레일 및 클램프는 사전 조립되어 설치가 간편하여 시간과 노동력을 절약할 수 있습니다.
