특징 및 특성
대용량 2개의 추적기는 최대 4개의 모듈 스트링(120개)에 연결됩니다.
호환성 182/210mm 셀 태양광 모듈과 호환 가능
높은 안정성 극한 환경에서 공진을 줄이기 위해 댐퍼를 장착합니다.
신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다.
스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다.
합리적인 디자인 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 안정성이 보장됩니다.
|

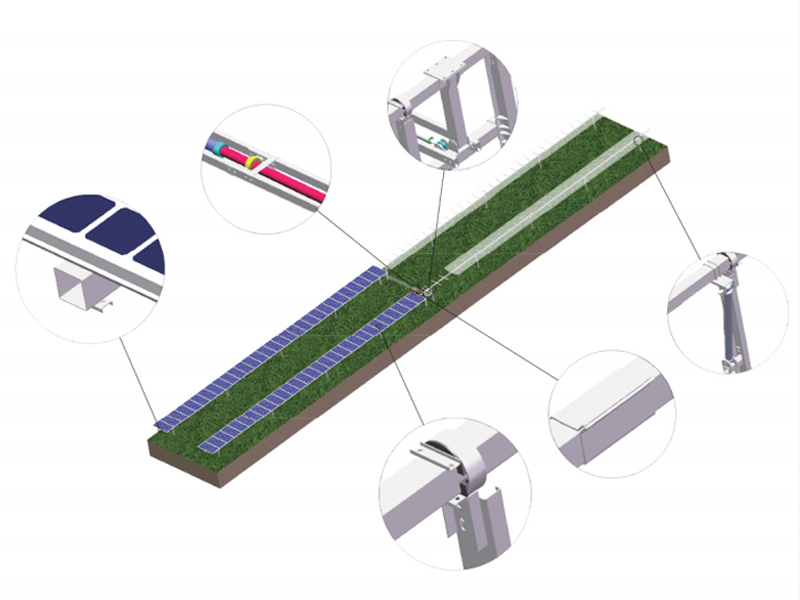

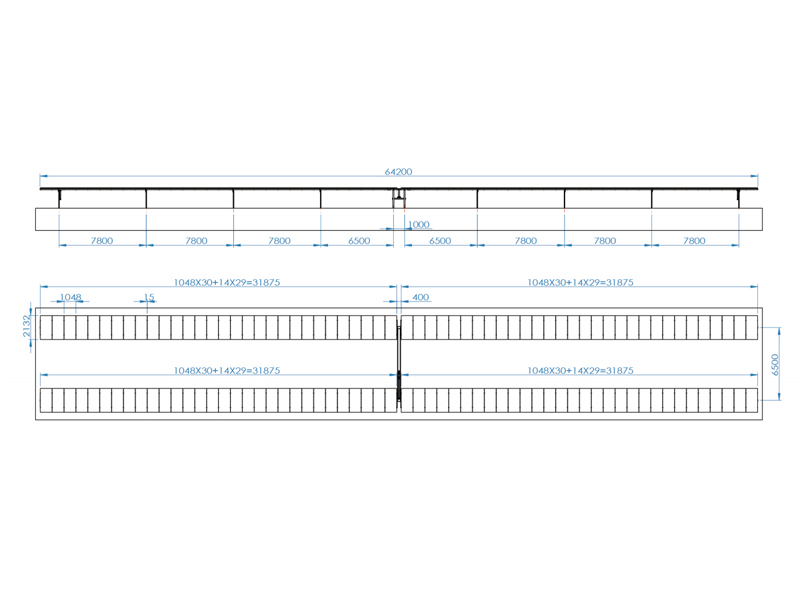

추적기 구조 |
|
|
추적 기술 |
수평 단일 축 추적기 |
|
시스템 전압 |
1000V/1500V |
|

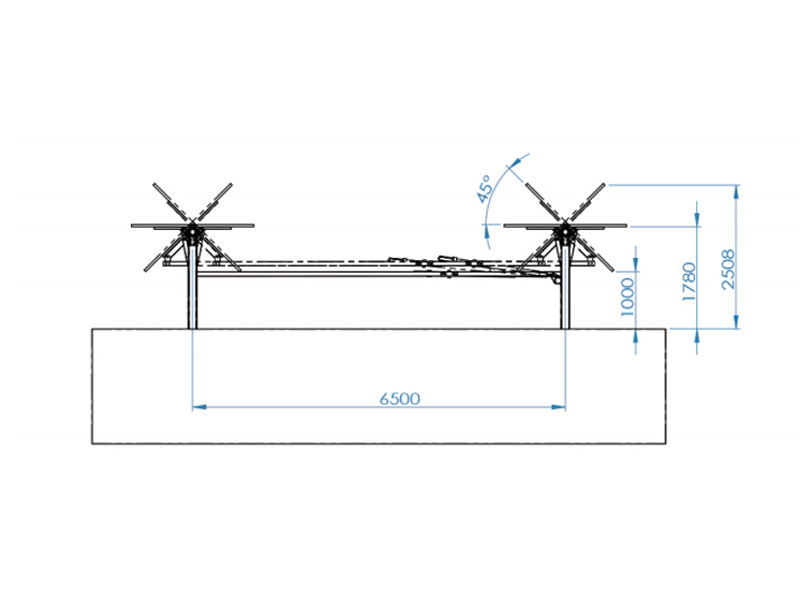

추적 범위 |
±50° |
|
작동 풍속 |
18m/s(사용자 정의 가능) |
|
최대 풍속 |
45m/s(ASCE7-10) |
|
최대 풍속 |
<120개 모듈(사용자 정의 가능) |
|
주요 재료 |
용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강철 |
|
평균 코팅 두께 |
≥65 미크론 |
|
구동 시스템 |
선형 액추에이터 |
|
기초 유형 |
PHC / 현장타설말뚝 / 철근말뚝 |
|
제어 시스템 |
|
|
제어 시스템 |
MCU |
|
추적 모드 |
폐쇄 루프 시간 제어 + GPS |
|
추적 정확도 |
<2° |
|
의사소통 |
무선(ZigBee, LoRa); 유선(RS485) |
|
파우더 획득 |
외부 공급 / 스트링 공급 / 자체 구동 |
|
야간 자동 정지 |
예 |
|
강풍 시 자동 정지 |
예 |
|
최적화된 백트래킹 |
예 |
|
보호 등급 |
IP65 |
|
작동 온도 |
-30°C-65°C |
|
풍력계 |
예 |
|
전력 소비 |
하루 0.3kWh |
프로젝트 참조
수평 단일 축 추적기
수평 단일 축 추적기
수평 단일 축 추적기
듀얼 축 트래커
기울어진 단일 축 추적기
특징 및 특성 높은 적응력 NS 방향의 고르지 않은 지형에 대한 경사 차이 적응성 최대 15% 더 적은 파일 에스 2P 모듈 설계는 파일 기초(최대 140개/MW)를 절약하고 비용을 크게 절감합니다. 호환성 182/210mm 셀 태양광 모듈과 호환 가능 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 합리적인 디자인 안정성은 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 보장됩니다. 추적기 구조 추적 기술 수평 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45°/±60° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 35m/s(ASCE 7-10) 추적기당 모듈 ≤60개 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
특징 및 특성 높은 적응력 높은 적응력 NS 방향의 고르지 않은 지형에 대한 경사 차이 적응성 최대 15% 높은 안정성 멀티포인트 구동으로 풍속 저항 및 임계 풍속이 대폭 증가 호환성 182/210mm 셀 태양광 모듈과 호환 가능 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 합리적인 디자인 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 안정성이 보장됩니다. 추적기 구조 추적 기술 수평 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 45m/s(ASCE 7-10) 추적기당 모듈 ≤120개 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 장치 / 선형 액추에이터 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
특징 및 특성 높은 적응력 거의 모든 지형에 적응 높은 안정성 헤링본 구조, 다중 지지대, 사각 메쉬 형태 디자인 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 추적기 구조 추적 기술 듀얼 축 트래커 시스템 전압 1000V/1500V 추적 범위 방위각 ±120°, 고도 0-60° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 35m/s(ASCE 7-10) 추적기당 모듈 W40 모듈(맞춤형) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강철 평균 코팅 두께 ≥65마이크론 구동 시스템 독립재단 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
특징 및 특성 높은 안정성 삼각형 지지대와 간단한 구조로 안정성 향상 신뢰할 수 있음 독립 제어 시스템은 작동을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형과 날씨에 맞춰 스마트하고 시기적절하게 기울기 각도를 조절하세요 추적기 구조 추적 기술 기울어진 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45° 경사각 방위각 5-25° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 40m/s(ASCE 7-10) 추적기당 모듈 W20 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
강철 파일 지상 태양광 설치 시스템 각 기둥에 4, 6, 8 또는 10개의 패널을 장착할 수 있도록 설계되어 효과적이고 유연하며 장기적인 내구성을 제공합니다. 기둥 장착, 레일 및 클램프는 사전 조립되어 설치가 간편하여 시간과 노동력을 절약할 수 있습니다.
형질 · 태양광 건물 통합, 아름다운 외관 · 발전량이 좋은 카포트용 태양광 모듈과 최적의 조합 · 태양광 발전은 에너지 절약 및 환경 친화적입니다. · 배출가스 없음, 소음 없음, 오염 없음 ·전력망에 전력을 공급하고 태양광으로부터 요금을 받을 수 있습니다. 애플리케이션 ·공장 ·의지 ·상업용 건물 ·컨퍼런스 센터 ·사무실 건물 ·야외 주차장 ·호텔 시스템 매개변수 시스템 전원 21.45KW 태양광 패널 전력 550와트 태양광 패널의 수 39 조각 태양광 DC 케이블 1세트 MC4 커넥터 1세트 인버터 정격 출력 전력 20KW 최대 출력 피상 전력 22KVA 정격 그리드 전압 3/N/PE, 400V 정격 그리드 주파수 50Hz 최대 효율 98. 60% 섬 효과 보호 예 DC 역방향 연결 보호 예 AC 단락 보호 예 누설 전류 보호 예 침투 방지 수준 IP66 작동 온도 -25~+60°C 냉각 방식 자연 냉각 최대 작업 고도 4km 의사소통 4G(선택사항)/WiFi(선택사항) AC 출력 구리 코어 케이블 1세트 분배함 1세트 충전 파일 120KW 통합 DC 충전 파일 2세트 충전 파일 입력 및 출력 전압 입력 전압: 380Vac 출력 전압: 200-1000V 보조재료 1세트 태양광 설치 유형 알루미늄/탄소강 마운팅(1세트)
타일 지붕의 종류에 따라 타일 지붕의 모양이 다르므로 타일 후크가 다르게 필요합니다. 귀하의 지붕 유형에 맞게 적합한 후크를 선택할 수 있습니다.
