기술적 세부 사항 |
|
|

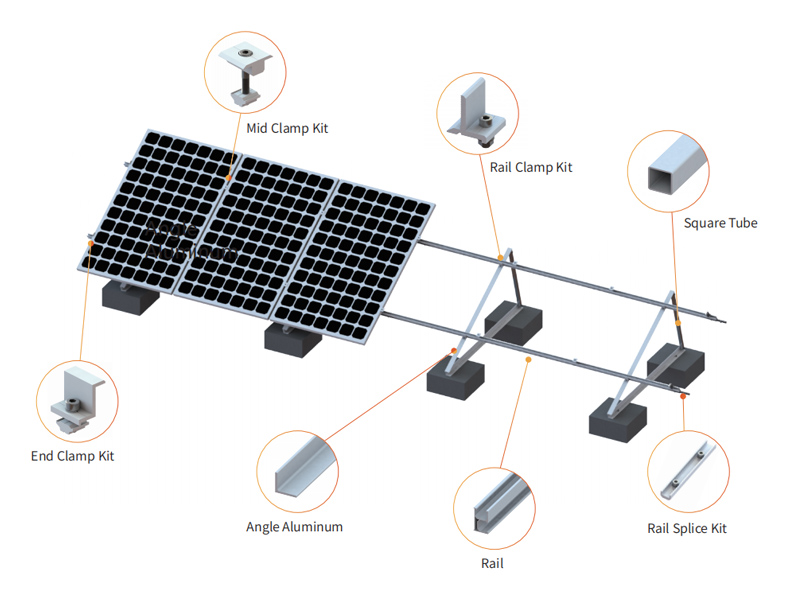

디자인 설명: 이 솔루션은 경사가 작은 지면이나 콘크리트 지붕에 적용할 수 있습니다. 가벼운 구조, 강한 강도, 좋은 유연성. |
|
|
설치 |

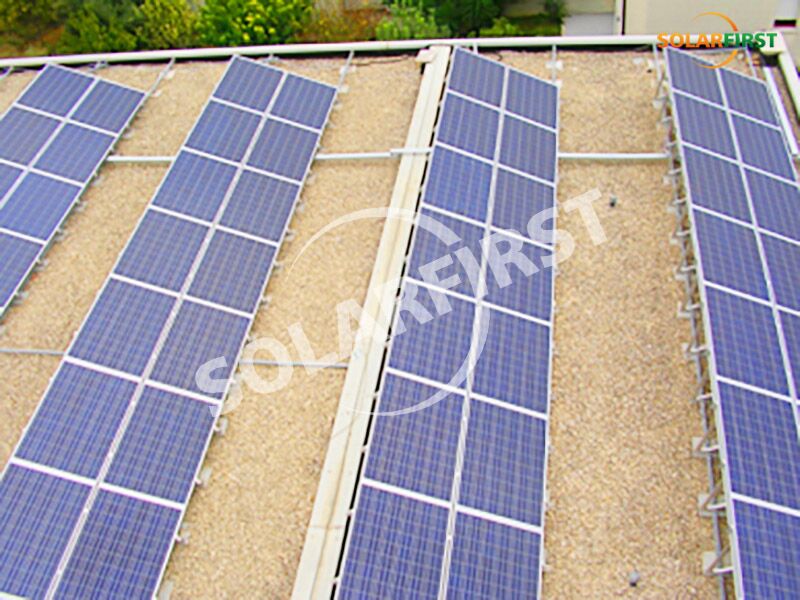

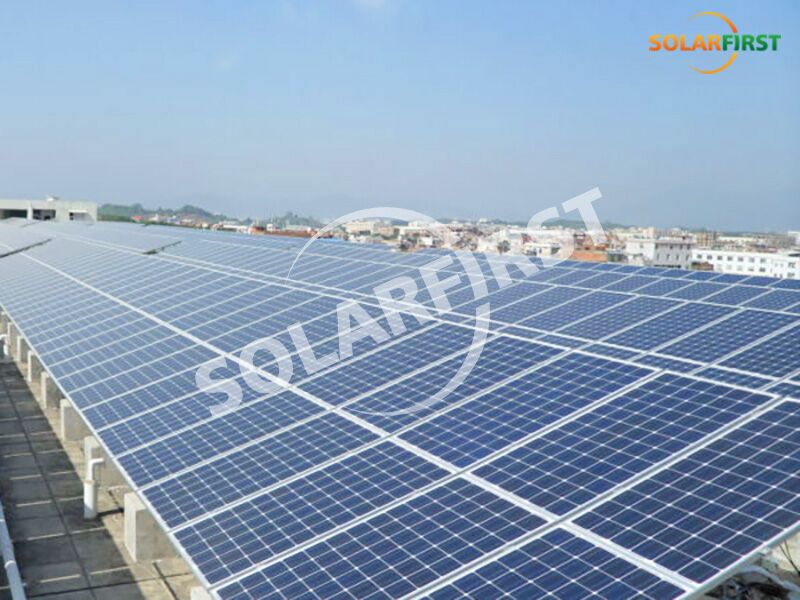

지면/콘크리트 지붕 |
|
풍하중 |
최대 60m/s |
|
눈 하중 |
1.4노트/m² |
|
기울기 각도 |
0~60° |
|
표준 |
에이 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
재료 |
양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
|
보증 |
10 년 보증 |
솔퍼스테크 지붕 장착 시스템 상업용 지붕 및 주거용 지붕에 태양광 설치 시스템에 널리 사용되며, 설치가 빠르고 노동비가 절감됩니다.
SolFirsTech-RC 루프 클램프 시리즈 치수(mm) 에이 비 C(° ） 솔파이어스테크-RC-15 76 21(R) 112 솔파이어스테크-RC-16 76 21(R) 112 기술적 세부 사항 설치 금속 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 지붕 표면과 평행 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
타일 지붕의 종류에 따라 타일 지붕의 모양이 다르므로 타일 후크가 다르게 필요합니다. 귀하의 지붕 유형에 맞게 적합한 후크를 선택할 수 있습니다.
특징 및 특성 높은 안정성 삼각형 지지대와 간단한 구조로 안정성 향상 신뢰할 수 있음 독립 제어 시스템은 작동을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형과 날씨에 맞춰 스마트하고 시기적절하게 기울기 각도를 조절하세요 추적기 구조 추적 기술 기울어진 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45° 경사각 방위각 5-25° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 40m/s(ASCE 7-10) 추적기당 모듈 W20 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
박막형 태양광 패널 클램프, 크기 80mm, 120mm, 150mm. 모듈 적용 6~9mm 프레임리스 박막형 태양광 모듈.
SolFirsTech 알루미늄 L형 받침대는 금속 지붕 태양광 설치 시스템에 사용됩니다. 무료 설계 및 샘플을 제공하여 테스트할 수 있습니다.
기술적 세부 사항 설치 금속 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 5°~ 45° 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
형질 · 강력한 무효전력 보상 능력, 역률 조정 범위 ±0.8 · 다양한 통신 방식이 유연하고 선택 가능합니다(RS485, 이더넷, GPRS/Wi-Fi) · 원격 업그레이드 지원 · PID 수리로 모듈 성능 향상 · AC, DC 스위치 장착으로 유지보수가 더욱 안전하고 편리합니다 · 세계적으로 유명한 부품 100% 엄선, 긴 수명 애플리케이션 ·분산형 · 아르 자형 으악 · 호텔 · 공장 · 리조트 · 상업용 건물 · 컨퍼런스 센터 · 사무실 건물 시스템 전원 40 KW 50 KW 60 KW 80KW 100KW 태양광 패널 전력 400 여 420 여 450 여 450와트 450와트 태양광 패널의 수 100개 120개 134개 178개 222개 태양광 DC 케이블 1세트 MC4 커넥터 1세트 인버터 정격 출력 전력 33KW 40KW 50KW 70KW 80KW 최대 출력 피상 전력 36.3KVA 44KVA 55KVA 77KVA 88KVA 정격 그리드 전압 3/N/PE, 400V 그리드 전압 범위 2 70- 480 다섯 ac 정격 그리드 주파수 50헤르츠 그리드 주파수 범위 45-65Hz 최대 효율 98. 60% 섬 효과 보호 예 DC 역방향 연결 보호 예 AC 단락 보호 예 누설 전류 보호 예 침투 방지 수준 IP66 작동 온도 체계 냉각 방식 자연 냉각 최대 작업 고도 -25~+60℃ 의사소통 4G(선택사항)/WiFi(선택사항) AC 출력 구리 코어 케이블 1세트 분배함 1세트 보조재료 1세트 태양광 설치 유형 알루미늄/탄소강 마운팅(1세트)
고품질 알루미늄/아연 도금 강철 지상 태양광 패널 장착 구조
기술적 세부 사항 디자인 설명: 이 솔루션은 경사가 작은 지면이나 콘크리트 지붕에도 적용할 수 있습니다. 구조가 가볍고 강도가 강하며 유연성이 좋으며, 고객은 프로젝트 필요에 따라 기울기 각도를 선택할 수 있습니다. 설치 지면/콘크리트 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 5~60 ° 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
박막형 태양광 모듈, 유리-유리형 태양광 모듈, 프레임리스 태양광 모듈로 작업 번호q` 제품명 그림 솔파이어스테크-BM-EC80 프레임리스 모듈용 엔드 클램프 키트 솔파이어스테크-BM-IC80 프레임리스 모듈용 미드 클램프 키트 솔파이어스테크-MC-HP12 미드 클램프 키트 솔파이어스테크-MC-HP18 엔드 클램프 키트 솔파이어스테크-MC-솔파이어스테크71 엔드 클램프 키트 솔파이어스테크-MC솔파이어스테크70 미드 클램프 키트 솔파이어스테크-EC-F35-50 조절 가능한 엔드 클램프 키트
태양광 지상 설치 시스템 공공 시설용 대형 상업용 태양광 발전소에 적용됩니다. 프레임 및 프레임리스 모듈 모두에 적합한 단일 기둥 장착 시스템입니다.
