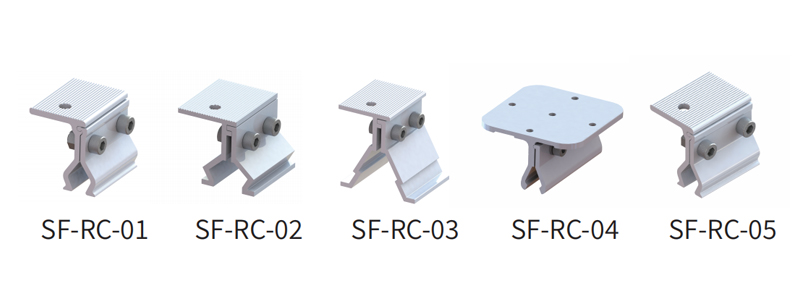

SolFirsTech-RC 루프 클램프 시리즈
|

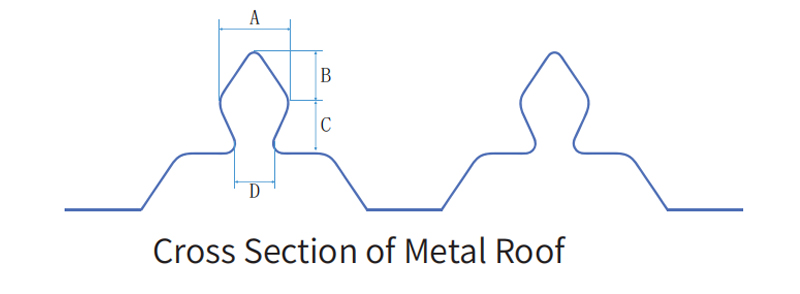

치수(mm) |
에이 |
비 |
기음 |
디 |
|
솔파이어스테크-RC-01 |
18 |
13.5 |
10.5 |
10 |
|
솔파이어스테크-RC-0 2 |
26 |
12 |
10.5 |
18 |
|
솔파이어스테크-RC-0 3 |
35 |
21.6 |
2.5 |
31.5 |
|
솔파이어스테크-RC-0 4 |
16.3 |
16.3 |
2.5 |
12 |
|
솔파이어스테크-RC-0 5 |
15 |
12.2 |
10 |
10 |
|
기술적 세부 사항 |
|
|

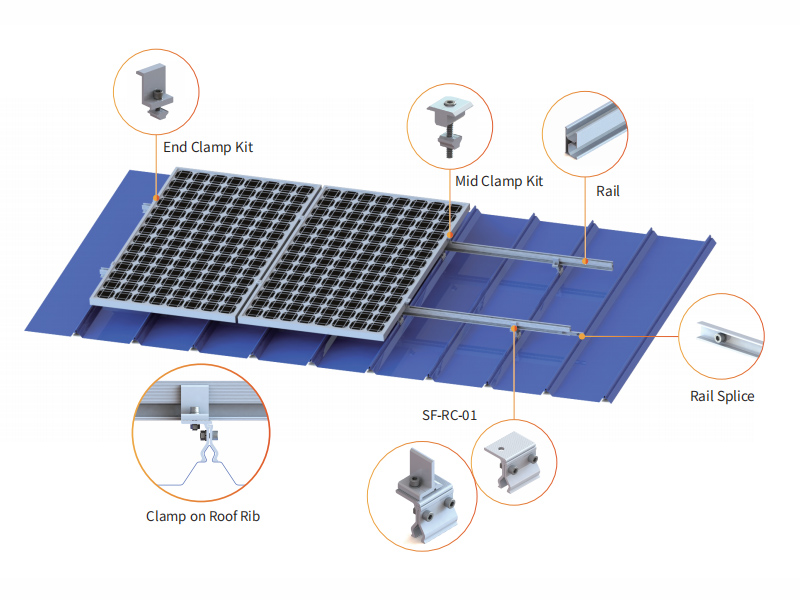

설치 |
금속 지붕 |
|
풍하중 |
최대 60m/s |
|
눈 하중 |
1.4노트/m² |
|
기울기 각도 |
지붕 표면과 평행 |
|
표준 |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
재료 |
양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
|
보증 |
10 년 보증 |
설치 단계 PHC 파일의 유형 기술적 세부 사항 디자인 설명: 1. 물웅덩이, 습지, 습지 또는 깊은 진흙 지역에 적용 가능합니다. 2. 특히 홍수가 잦은 지역에 적합합니다. 보험 탈레이션 G 둥근 기반 파일 마운트 / 높은 콘크리트 파일(H≥600mm) 풍하중 최대 60개 미터/초 눈 하중 1.4 알 /m² 표준 GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 재료 양극산화 알루미늄 AL6005-T5, 열간 아연 도금 강판, Zn-Al-Mg 프리코팅 강판, 스테인리스 스틸 SUS304 보증 10년 보증 프로젝트 참조
박막형 태양광 모듈, 유리-유리형 태양광 모듈, 프레임리스 태양광 모듈로 작업 번호q` 제품명 그림 솔파이어스테크-BM-EC80 프레임리스 모듈용 엔드 클램프 키트 솔파이어스테크-BM-IC80 프레임리스 모듈용 미드 클램프 키트 솔파이어스테크-MC-HP12 미드 클램프 키트 솔파이어스테크-MC-HP18 엔드 클램프 키트 솔파이어스테크-MC-솔파이어스테크71 엔드 클램프 키트 솔파이어스테크-MC솔파이어스테크70 미드 클램프 키트 솔파이어스테크-EC-F35-50 조절 가능한 엔드 클램프 키트
특징 및 특성 높은 적응력 NS 방향의 고르지 않은 지형에 대한 경사 차이 적응성 최대 15% 더 적은 파일 에스 2P 모듈 설계는 파일 기초(최대 140개/MW)를 절약하고 비용을 크게 절감합니다. 호환성 182/210mm 셀 태양광 모듈과 호환 가능 접근성 독립형 추적기 사이에 장애물이 없어 시공 및 유지관리가 용이합니다. 신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 합리적인 디자인 안정성은 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 보장됩니다. 추적기 구조 추적 기술 수평 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45°/±60° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 35m/s(ASCE 7-10) 추적기당 모듈 ≤60개 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B, Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
일체형 통합형 태양광 가로등, 일체형 디자인으로 설치가 간편합니다. 실외 조명은 방수 기능이 있습니다.
형질 ·특허받은 렌즈, 박쥐 날개형 광분포로 빛이 잘 분산됩니다. ·램프 전체의 전력 소모를 줄이는 지능형 제어 시스템 ·램프 전체가 조립이 간편하고 유지관리가 용이합니다. ·높은 사이클 타임, 경제적이고 실용적 애플리케이션 ·정원 ·광장 ·산업도시와 시골길 ·고속도로 태양광 가로등 사양 태양광 패널 전력 85 W±15% 1 20 W±15% 150 W±15% 240 W±15% 240 W±15% 배터리 용량 12V/1 00 아 12V/1 50 아엑스2 12V/1 00 아엑스2 12V/ 150 아엑스2 배터리 유형 납산 배터리(겔) 주전원 30와트 40와트 50와트 80와트 100와트 색온도 400 0 케이 램프 전체의 높이 6.0m 7.0m 8.0m 9.0m 9.0m 작동 온도 -20°C~55°C 방풍 강도 27m/s （ 풍속 10등급 ） 비오는 날 5~7일
설치 단계 부속품 기술적 세부 사항 설치 G 둥근 기반 스크류 파일 / 콘크리트 에테 풍하중 최대 60개 미터/초 눈 하중 1.4 알 /m² 표준 GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 재료 양극산화 알루미늄 AL6005-T5, 열간 아연 도금 강판, Zn-Al-Mg 프리코팅 강판, 스테인리스 스틸 SUS304 보증 10년 보증
SolFirsTechPVROOM 시리즈 PV 선룸은 강화 유리와 금속 프레임 구조로 제작되었습니다. 이 선룸 솔루션은 발전, 방풍, 방설, 방수, 투광 기능을 제공합니다. 이 시리즈는 콤팩트한 구조, 뛰어난 외관, 그리고 대부분의 현장에 적합한 높은 적응성을 자랑합니다. 강화 유리 + 금속 프레임 구조 + 태양광 발전 시스템으로, 기존의 선룸을 대체하는 친환경 제품입니다.
타일 지붕의 종류에 따라 타일 지붕의 모양이 다르므로 타일 후크가 다르게 필요합니다. 귀하의 지붕 유형에 맞게 적합한 후크를 선택할 수 있습니다.
기술적 세부 사항 디자인 설명: 이 솔루션 최소한의 구성 요소로 빠른 설치를 제공합니다 . 구조가 가볍고 강도가 높으며 유연성이 좋습니다. 설치 지면/콘크리트 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m 2 기울기 각도 10° , 15° , 20° 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 / 용융 아연 도금 강철 보증 10 년 보증
지면 나사형 태양광 설치 시스템의 주요 구조는 HDG 강철로 제작되어 외관이 아름답고 구조가 견고하며 신뢰성이 높습니다. 고객 요구 사항에 따라 다양한 각도의 브래킷을 맞춤 제작할 수 있습니다.
듀얼 축 트래커
기술적 세부 사항 설치 기와 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 지붕 표면과 평행 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 스테인리스 스틸 SUS304 보증 10 년 보증
