제품 번호.:
SF-GM-002지불:
L/C, D/A, D/P, T/T, Western Union, MoneyGram.제품 원산지:
Xiamen China선적항:
Xiamen리드 타임:
2 weeks제품 설명:
강철 파일 지상 태양광 설치 시스템 PV 스테이션용
| 재료 | 6005-T5/Q235 |
| 애플리케이션 | 지면 장착 시스템 |
| 모듈 배열 | 2*2/ 4*1/ 맞춤형 |
| 기울기 각도 | 필요에 따라 |
| 패널 유형 | 프레임 포함 |
| 패널 방향 | 가로/세로 |
| 풍속 | 62m/s |
| 눈 하중 | 1.4kn/제곱미터 |
| OEM 장착 부품 | 수락됨 |
| 보증 | 25년 근속 |
장착 시스템의 특징
1. 광범위한 적용
본 구조물은 아연도금강판/양극산화철로 제작되어 내식성, 경량성, 강도가 우수합니다. 설치 상태가 매우 열악한 환경에서도 사용 가능합니다.
2. 강력한 호환성
이 구조는 다양한 PV 키트에 적합할 뿐만 아니라, 무작위로 교체 가능한 다양한 PV 배열에도 사용할 수 있습니다.
3. 안전성과 신뢰성
하중 지지력, 풍압 저항력, 내진성을 충분히 고려했습니다. 이러한 모든 기능은 엄격한 테스트를 거쳐 시스템의 안전성을 보장합니다.
4. 쉬운 설치
대부분의 부품은 공장에서 미리 조립이 가능하므로 설치 시간을 절약할 수 있을 뿐만 아니라 비용도 절감할 수 있습니다.
5. 유연성
시공상의 오류를 고려하여 구조가 잘 설계되어 유연하게 조정할 수 있습니다.
6.보증
장착 시스템에 대한 10년 보증과 25년 서비스 기간을 제공합니다.

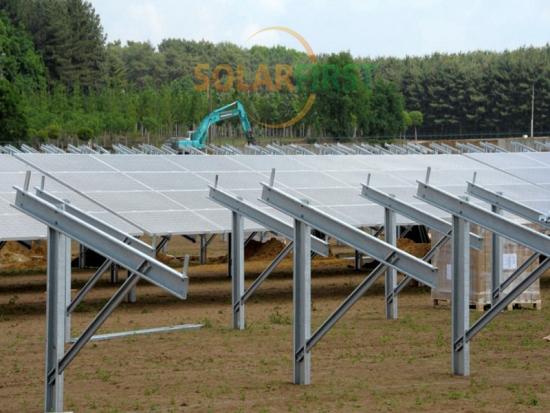

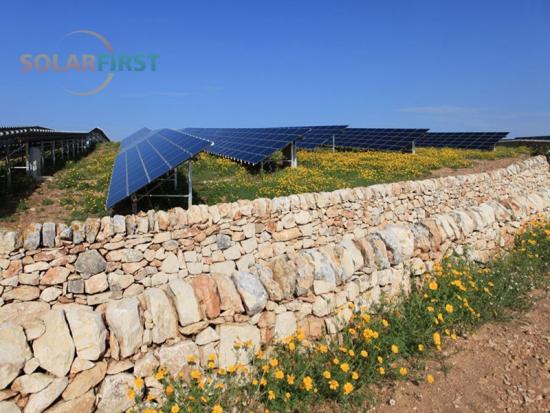

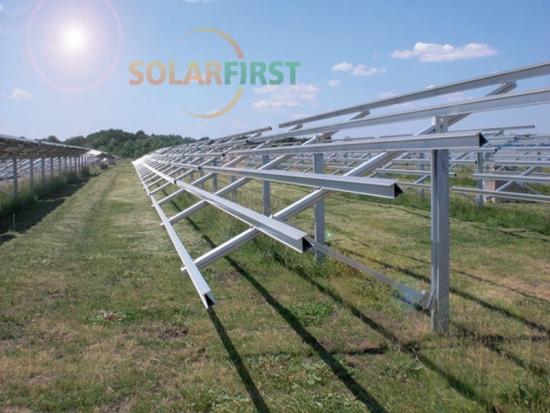

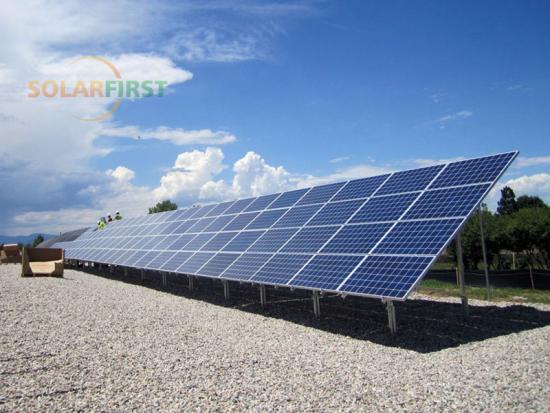

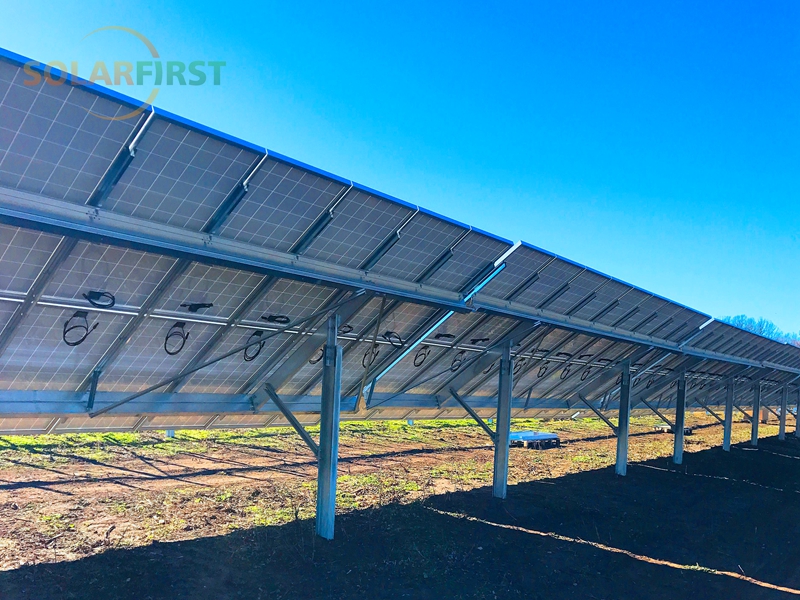

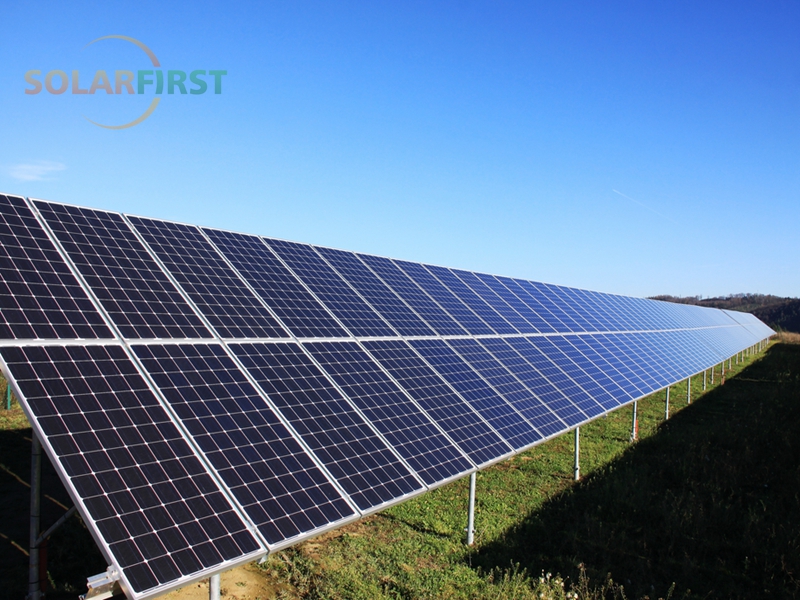

사진 쇼
고품질 알루미늄/아연 도금 강철 지상 태양광 패널 장착 구조
고품질 알루미늄/아연 도금 강철 지상 태양광 패널 장착 구조
고품질 알루미늄/아연 도금 강철 지상 태양광 패널 장착 구조
솔라 카포트는 유연하고 간단하며 경제적인 태양광 설치 시스템 솔루션을 제공합니다. 솔라 카포트는 기존 주차 공간을 활용하여 재생 에너지를 생산하고, 차량 주차 공간, 전기 요금, 그리드 MW 태양광 시스템 등 다양한 용도로 활용될 수 있습니다.
다양한 종류의 주석 지붕 브래킷으로 SolFirsTech 주석 지붕 장착 시스템 만날 수 있다 사다리꼴 또는 골판지 지붕과 스탠딩 솔기 지붕은 지붕을 관통하거나 관통하지 않고도 요구됩니다.
기술적 세부 사항 설치 지면 기반 PHC/현장 타설 파일 모듈 레이아웃 세로형 단일 행 단일 스팬 ≤50m 풍하중 0.45KN/㎡ (프로젝트에 따라 조정 가능) 눈 하중 0.15 KN/㎡ (프로젝트에 따라 조정 가능) 기울기 각도 ≤15° 표준 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 재료 양극산화 알루미늄 AL6005-T5, 열간 아연 도금 강판, Zn-Al-Mg 프리코팅 강판, 스테인리스 스틸 SUS304 보증 10년 보증
박막형 태양광 패널 클램프, 크기 80mm, 120mm, 150mm. 모듈 적용 6~9mm 프레임리스 박막형 태양광 모듈.
기술적 세부 사항 설치 지면 기반 PHC/현장 타설 파일 모듈 레이아웃 세로형 단일 행 단일 스팬 ≤20m 풍하중 0.45KN/㎡ (프로젝트에 따라 조정 가능) 눈 하중 0.15 KN/㎡ (프로젝트에 따라 조정 가능) 기울기 각도 ≤30° 표준 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 재료 양극산화 알루미늄 AL6005-T5, 열간 아연 도금 강판, Zn-Al-Mg 프리코팅 강판, 스테인리스 스틸 SUS304 보증 10년 보증
다중 행 유형 구조 다중열 모듈 설치 설계로 토지 이용률을 높일 수 있습니다. 발전 효율을 개선하고 경제적 이익을 높입니다. 권장 기울기 각도: 15° 미만 권장 환경: 눈과 바람에 의한 하중이 크다. l형 구조 구조는 두 개의 열린 부분으로 고정됩니다. 게시물입니다. 안정적이고 편리합니다. 설치 중. 권장 환경: 낮은 눈과 바람의 하중. 기술 기술적 세부 사항 설치 그라운드 디 풍하중 최대 60m/s 눈 하중 1 .4노트/m² 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 아노 디 A화됨 알루미늄 AL 6005-T5 , 열간 도금 아연도금강, 에스 스테인리스 스틸 SUS304 보증 1 0 년 보증
형질 ·MCU 듀얼 코어 설계, 뛰어난 성능 ·유틸리티 전원모드(주전원모드)/절전모드/배터리모드 전환이 가능하며, 적용이 유연합니다. · 다양한 부하 유형에 적응 가능한 순수 사인파 AC 출력 · 넓은 입력 전압 범위, 고정밀 출력, 완전 자동 전압 안정화 기능 ·LCD 모듈은 장비의 작동 매개변수를 실시간으로 표시합니다. 명확한 작업 상태 표시 · 전방위 보호 기능(배터리 과충전, 고전압, 저전압 보호, 과부하 보호, 단락 보호, 과열 보호) 애플리케이션 ·집 ·학교 ·거리 ·국경 방어 ·목축 지역 ·산업용 장비 ·위성통신장비 ·선박 및 기타 신에너지 발전 분야 시스템 매개변수 시스템 전원 1KW 3KW 5KW 10KW 15KW 20KW 태양광 패널 전력 335W 420와트 태양광 패널의 수 3 PC(피씨) 9 PC(피씨) 12 PC(피씨) 24 PC(피씨) 36 PC(피씨) 48 PC(피씨) 태양광 DC 케이블 1세트 MC4 커넥터 1세트 DC 결합기 상자 1세트 제어 장치 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A 리튬 배터리/납산 배터리(겔) 24V 48V 96V 216V 배터리 용량 200아흐 250아흐 200아흐 300아흐 400아아 인버터 AC 입력 측 전압 170-275V 인버터 AC 입력 측 주파수 45-65Hz 인버터 오프그리드 정격 출력 전력 0.8KW 2. 4KW 4KW 8KW 12KW 16KW 오프그리드 측 최대 출력 피상 전력 1KVA30S 3KVA30s 5KVA30s 10KVA10분 15KVA10분 20KVA10분 오프그리드 측 정격 출력 전압 1/N/PE, 220V 오프그리드 측 정격 출력 주파수 50Hz 작동 온도 0 ~ +40 °C 냉각 방식 공랭식 AC 출력 구리 코어 케이블 1세트 분배함 1세트 보조재료 1세트 태양광 브래킷 유형 알루미늄/탄소강 브라켓(1세트) 3KW 오프그리드 태양광 시스템의 전기 부하 전기 아니요. 전력(W) 일일 지출(h) 총 전력 소비량(Wh) 책상용 선풍기 2 45 5 450 LED 조명 4 2/3/5Z7 6 204 TV 세트 1 100 4 400 전자레인지 600 0.5 300 무대 조명 담당자 300 0.6 180 냉장고 150 24 150*24*0.8=2880 에어컨 1100 6 1100*6*0.8=5280 총 전력 소비량 9694
PHC 파일의 유형 기술적 세부 사항 디자인 설명: 1. 물웅덩이, 습지, 습지대 또는 깊은 진흙 지역에 적용 가능합니다. 2. 특히 홍수가 잦은 지역에 적합합니다. 설치 지면 기반 콘크리트 스펀 파일 / 하이 콘크리트 파일 (H ≥ 600mm) 풍하중 최대 60m/s 눈 하중 1.4노트/m2 표준 AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 재료 양극산화 처리된 AL6005-T5, 용융 아연 도금 강철, 스테인리스 스틸 SUS304 보증 10 년 보증 프로젝트 참조
특징 및 특성 높은 안정성 삼각형 지지대와 간단한 구조로 안정성 향상 신뢰할 수 있음 독립 제어 시스템은 작동을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형과 날씨에 맞춰 스마트하고 시기적절하게 기울기 각도를 조절하세요 추적기 구조 추적 기술 기울어진 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±45° 경사각 방위각 5-25° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 40m/s(ASCE 7-10) 추적기당 모듈 W20 모듈(사용자 정의 가능) 주요 재료 용융 아연 도금 Q235B/Q355B Zn-Al-Mg 코팅 강판 평균 코팅 두께 ≥65마이크론 구동 시스템 선회 구동 기초 유형 PHC / 현장타설말뚝 / 철근말뚝 제어 시스템 제어 시스템 MCU 추적 모드 폐쇄 루프 시간 제어 + GPS 추적 정확도
