솔퍼스테크 트라이앵글 루프 마운팅 시스템 대부분의 태양광 패널에 적합하며, 소규모에서 대규모 설비까지 쉽게 확장할 수 있습니다. 솔퍼스테크 모든 시스템은 엄격한 관리 과정을 거쳐 구조적 강도와 시스템 수명을 보장합니다.
제품 번호.:
SF- TRM-001지불:
L/C, T/T, D/P, Western Union, Paypal제품 원산지:
Fujian, China색:
Normal선적항:
Xiamen리드 타임:
within 15-30 working daysSolFirsTech 삼각형 지붕 장착 시스템 고정 틸트 태양광 브래킷

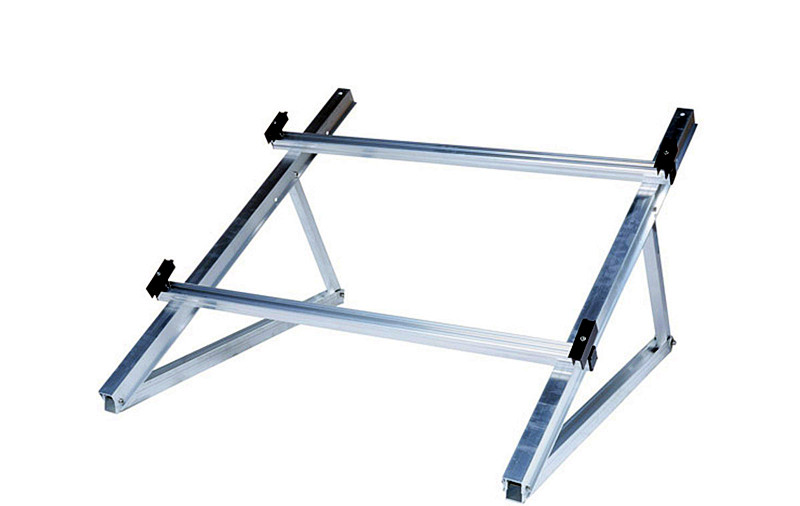

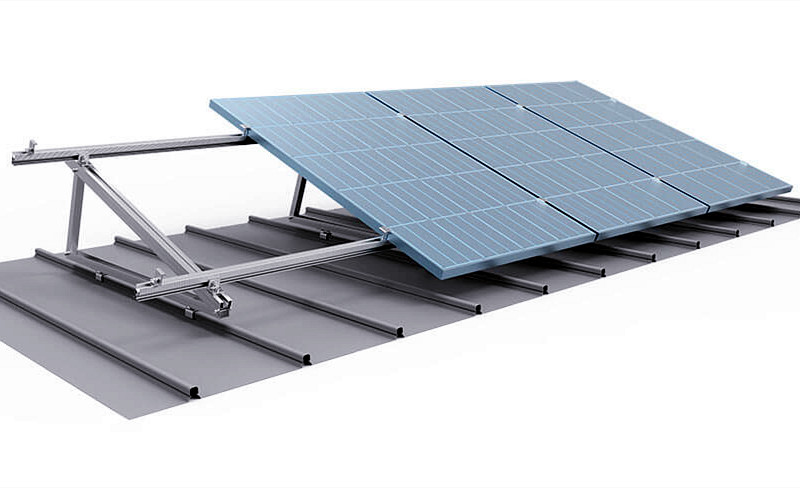

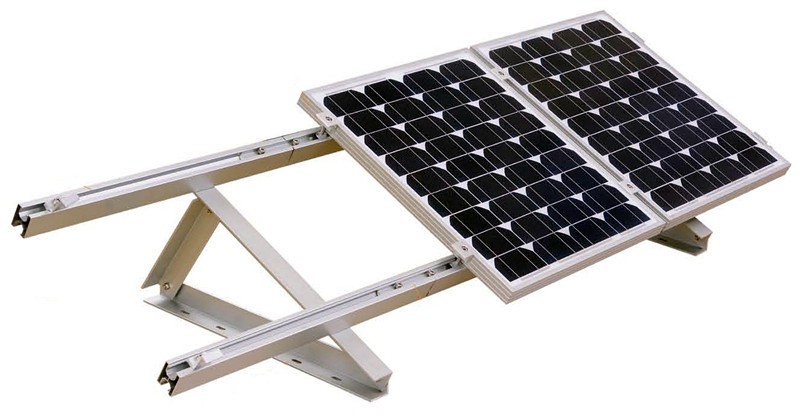

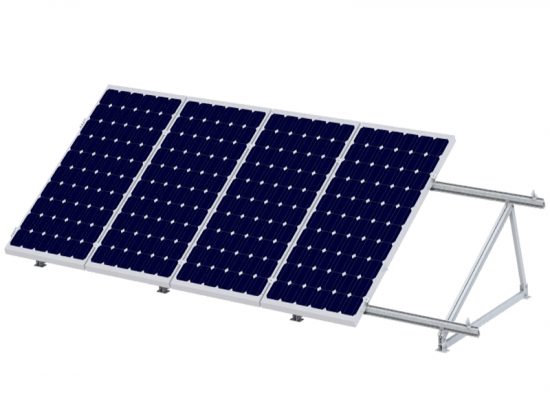

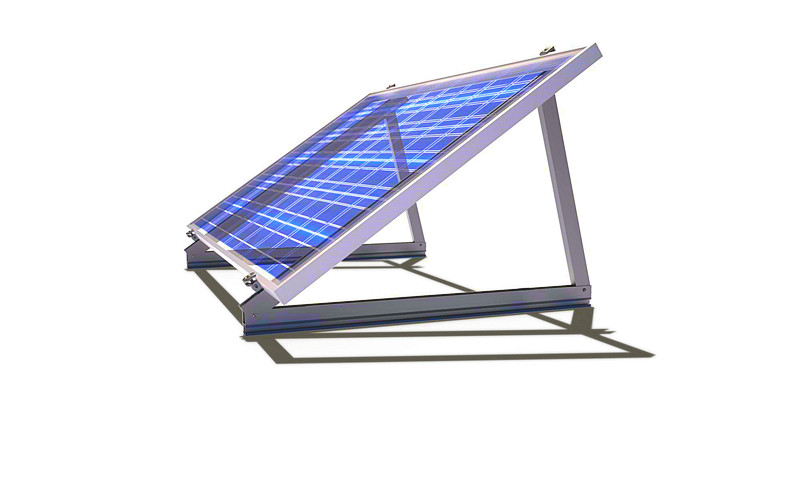

솔퍼스테크 삼각형 지붕 장착 시스템 모든 종류의 지붕 모듈 설치에 적용 가능합니다. 태양광 장착 시스템 귀하의 요청에 따라 고정 각도를 미리 설계할 수 있으며 지원이 가능합니다. 높은 사전 조립 특히, 이 시스템은 하부 튜브에 트레이를 추가하여 자갈 적재 시스템으로 사용할 수도 있고, 콘크리트 블록에 직접 고정할 수도 있다는 점이 특징입니다. 특수 압출 부속품은 사전 조립이 용이하여 설치가 쉽고 빠르므로 인건비와 시간을 절약할 수 있습니다.
사양
|
설치 장소 |
주석/금속 지붕 |
|
기울기 각도 |
0도-60도 |
|
건물 높이 |
최대 20m |
|
최대 풍속 |
최대 80m/s |
|
눈 하중 |
최대 1.4KN/m2 |
|
표준 |
AS/NZS 1170 및 DIN 1055 및 기타 |
|
재료 |
알루미늄 합금 및 스테인리스 스틸 |
|
색상 |
자연스러운 |
|
부식 방지 |
양극산화 처리 |
|
보증 |
10년 보증 |
|
지속 |
20년 이상 |
장점
1. 간편한 설치
혁신적인
솔퍼스테크
삼각형 지붕 장착

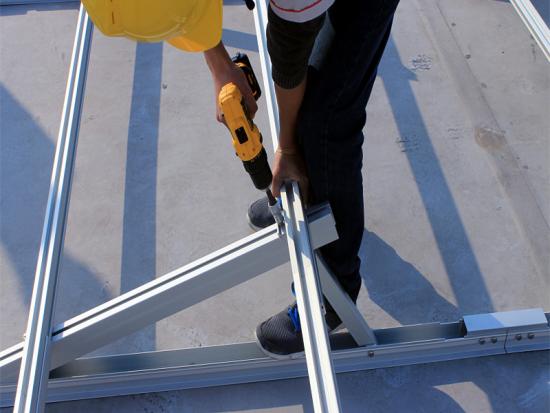

레일 및 D-모듈 덕분에 PV 모듈 설치가 크게 간소화되었습니다. 이 시스템은 육각 렌치 하나와 표준 공구 키트로 설치할 수 있습니다. 사전 조립 및 사전 절단 공정을 통해 부식을 방지하고 설치 시간과 인건비를 절감할 수 있습니다.
2. 뛰어난 유연성
솔퍼스테크
삼각형 지붕 장착
체계
거의 모든 지붕과 지면에 사용할 수 있도록 설계된 장착 액세서리가 뛰어난 호환성을 제공합니다. 범용 랙 시스템으로 설계되어 모든 유명 제조업체의 프레임 모듈을 사용할 수 있습니다.
3. 높은 정확도
현장 절단이 필요 없이, 독특한 레일 연장 방식을 사용하면 밀리미터 단위의 정확도로 시스템을 설치할 수 있습니다.
4. 최대 수명
모든 구성품은 고품질 압출 알루미늄, C-스틸, 스테인리스 스틸로 제작되었습니다. 높은 내식성으로 최대 수명을 보장하며, 완전히 재활용 가능합니다.
5. 내구성 보장
태양열
첫 번째
사용된 모든 구성품의 내구성에 대해 10년 보증을 제공합니다.

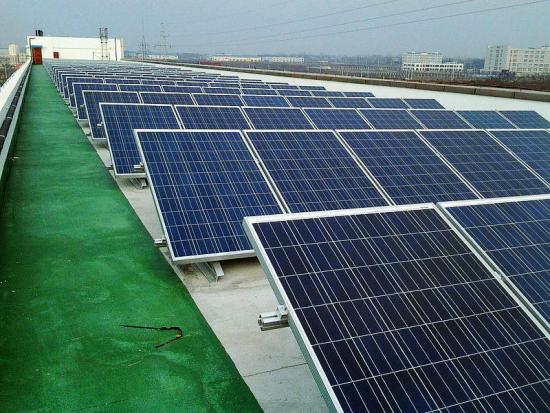

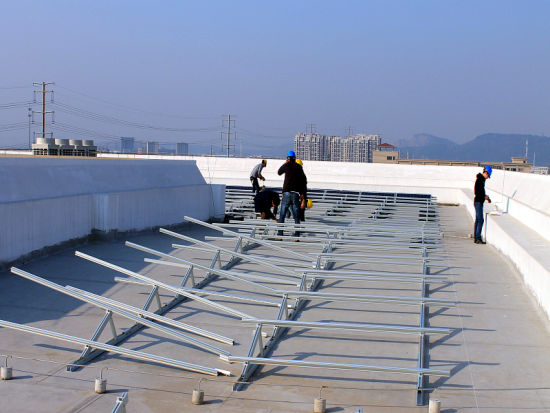

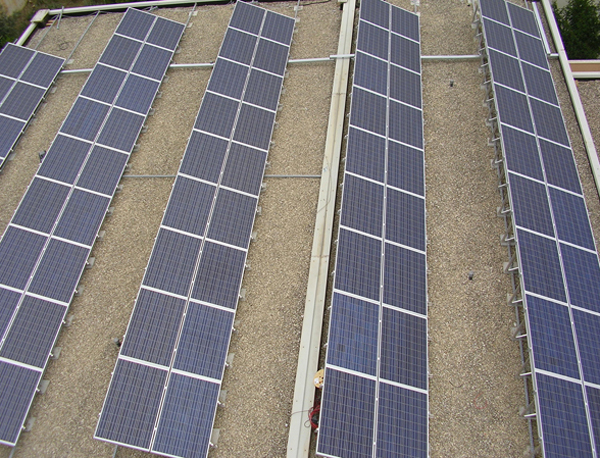

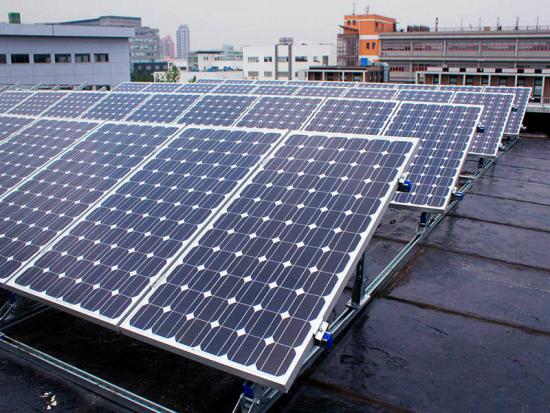

제품 쇼

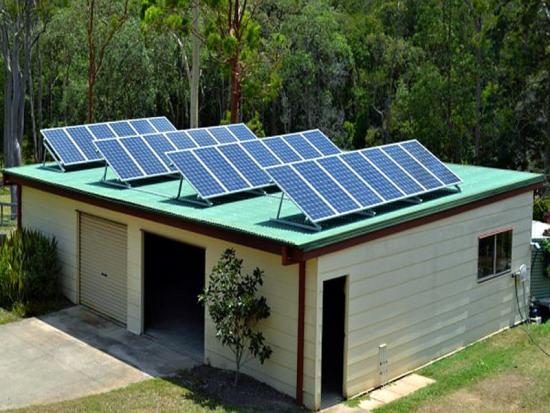

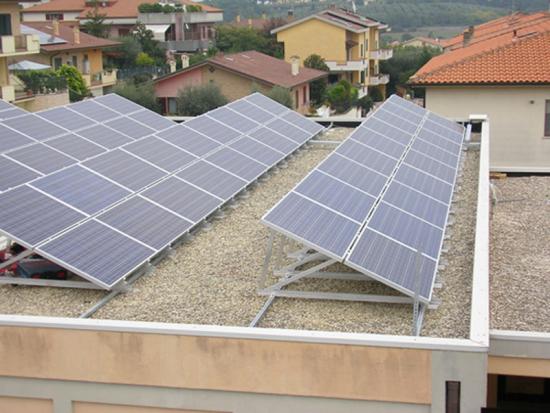

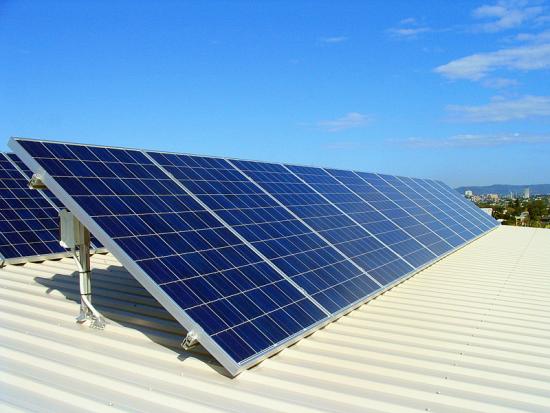

삼각형 지붕 장착 시스템 조절 가능한 태양열 브래킷 대부분의 태양광 패널에 적합하며, 소규모에서 대규모 설비까지 쉽게 확장할 수 있습니다. SolFirsTech는 설치 구조의 강도와 시스템 수명을 보장하기 위해 엄격한 관리 과정을 거칩니다.
부속품 부속품은 양극산화 처리된 알루미늄으로 만들어졌습니다. 6005-T5. 패스너는 SUS로 만들어졌습니다. 304. 아니요. 제품명 그림 솔파이어스테크-DR 05-엘 레일 솔파이어스테크-DR 06-엘 레일 솔파이어스테크- HR-L 레일 솔파이어스테크- HR-L 레일 솔파이어스테크-DR05-SP 레일 커넥터 솔파이어스테크-HR-SP 레일 커넥터 솔파이어스테크-RC-A 레일 클램프 키트
기술적 세부 사항 설치 지면 기반 PHC/현장 타설 파일 모듈 레이아웃 세로형 단일 행 단일 스팬 ≤20m 풍하중 0.45KN/㎡ (프로젝트에 따라 조정 가능) 눈 하중 0.15 KN/㎡ (프로젝트에 따라 조정 가능) 기울기 각도 ≤30° 표준 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 재료 양극산화 알루미늄 AL6005-T5, 열간 아연 도금 강판, Zn-Al-Mg 프리코팅 강판, 스테인리스 스틸 SUS304 보증 10년 보증
특징 및 특성 대용량 2개의 추적기는 최대 4개의 모듈 스트링(120개)에 연결됩니다. 호환성 182/210mm 셀 태양광 모듈과 호환 가능 높은 안정성 극한 환경에서 공진을 줄이기 위해 댐퍼를 장착합니다. 신뢰할 수 있음 독립 제어 시스템은 운영을 모니터링하고, 특정 시점에 오류 지점을 찾고, 전력 출력 손실을 줄이는 데 도움이 됩니다. 스마트 추적 지형 및 날씨 데이터에 따라 기울기 각도를 스마트하고 시기적절하게 조정하여 전력 출력을 높입니다. 합리적인 디자인 독점적인 구조 설계와 엄격한 풍동 테스트를 통해 안정성이 보장됩니다. 추적기 구조 추적 기술 수평 단일 축 추적기 시스템 전압 1000V/1500V 추적 범위 ±50° 작동 풍속 18m/s(사용자 정의 가능) 최대 풍속 45m/s(ASCE7-10) 최대 풍속
태양광 지상 설치 시스템 공공 시설용 대형 상업용 태양광 발전소에 적용됩니다. 프레임 및 프레임리스 모듈 모두에 적합한 단일 기둥 장착 시스템입니다.
타일 지붕의 종류에 따라 타일 지붕의 모양이 다르므로 타일 후크가 다르게 필요합니다. 귀하의 지붕 유형에 맞게 적합한 후크를 선택할 수 있습니다.
단극 접지 장착 시스템 각 기둥에 4, 6, 8 또는 10개의 패널을 장착할 수 있도록 설계되어 효과적이고 유연하며 장기적인 내구성을 제공합니다. 기둥 장착, 레일 및 클램프는 사전 조립되어 설치가 간편하여 시간과 노동력을 절약할 수 있습니다.
강철 태양광 지상 카포트는 태양광 설치 시스템을 위한 유연하고 간단하며 저렴한 솔루션을 제공합니다. 태양광 카포트는 기존 주차 공간을 활용하여 재생 에너지를 생산하고 자동차를 위한 그늘진 또는 덮인 주차 공간, 전기 충전소, 그리드 MW 태양광 시스템을 제공합니다.
타일 지붕의 종류에 따라 타일 지붕의 모양이 다르므로 타일 후크가 다르게 필요합니다. 귀하의 지붕 유형에 맞게 적합한 후크를 선택할 수 있습니다.
SolFirsTech-RC 루프 클램프 시리즈 치수(mm) 에이 비 씨(°) 솔파이어스테크-RC-08 28 34 122 솔파이어스테크-RC-0 9 20 20 123 솔파이어스테크-RC- 10 20 20 123 솔파이어스테크-RC- 11 25 23.8 132 솔파이어스테크-RC- 18 22 16 120 솔파이어스테크-RC- 21 52 12 135 솔파이어스테크-RC- 22 33.7 18 135 솔파이어스테크-RC- 23 33.7 18 135 기술적 세부 사항 설치 금속 지붕 풍하중 최대 60m/s 눈 하중 1.4노트/m² 기울기 각도 지붕 표면과 평행 표준 GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 재료 양극산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 보증 10 년 보증
그라운드 스크류 시스템은 드릴링 머신을 사용하여 설치하는 최신 기초 시스템으로, 가장 효율적이고 비용 효율적인 발판 솔루션입니다. 다양한 토양 조건에 광범위하게 적용될 수 있습니다. 그라운드 스크류는 태양광 발전 시스템, 타이머 프레임 등 다양한 분야에 활용될 수 있습니다.
